Lightning Protection System (LPS) atau sistem proteksi petir merupakan sistem yang dirancang untuk mengurangi risiko kerusakan akibat sambaran petir pada manusia, bangunan, peralatan listrik, instrumentasi, dan sistem kontrol industri. Pada fasilitas seperti pabrik, pembangkit listrik, kilang minyak dan gas, serta fasilitas pengolahan air, proteksi petir menjadi bagian penting dalam menjaga keselamatan dan keandalan operasi.
Petir tidak hanya berbahaya ketika menyambar bangunan secara langsung. Sambaran di sekitar fasilitas juga dapat menimbulkan lonjakan tegangan (surge), induksi elektromagnetik, dan perbedaan potensial yang mengganggu peralatan elektronik.

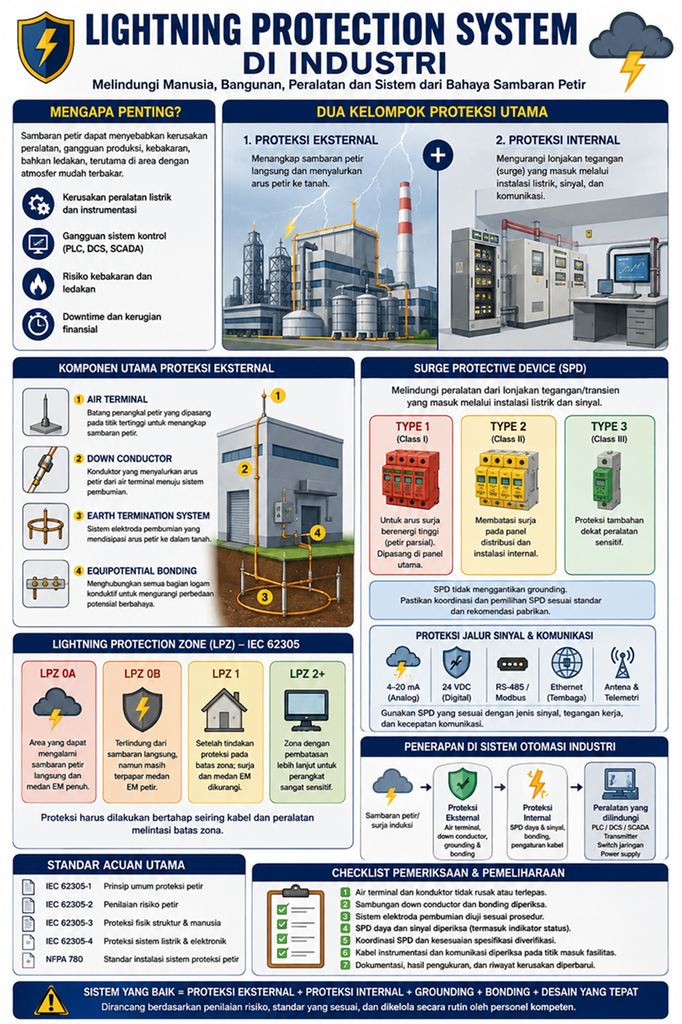

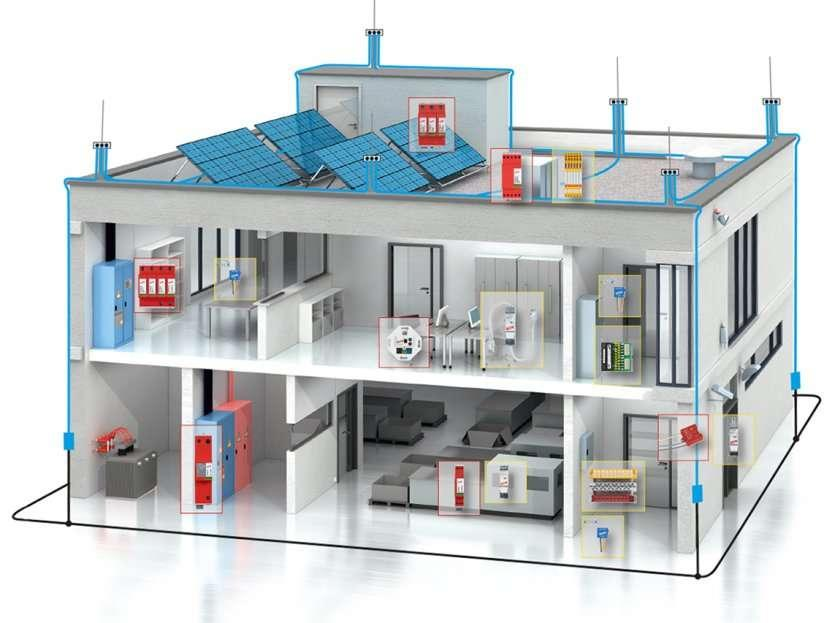

Oleh karena itu, sistem proteksi petir di industri perlu mencakup proteksi eksternal, proteksi internal, sistem pembumian, equipotential bonding, dan perlindungan jalur daya serta sinyal.
1. Mengapa Lightning Protection System Penting di Industri?
Fasilitas industri modern menggunakan banyak perangkat elektronik yang sensitif terhadap gangguan listrik, seperti PLC, DCS, SCADA, remote I/O, transmitter, komputer industri, dan perangkat jaringan komunikasi.
Gangguan akibat petir dapat menyebabkan beberapa masalah berikut:
- Kerusakan panel distribusi listrik, power supply, dan perangkat elektronik.
- Kerusakan transmitter tekanan, suhu, level, dan flow meter.
- Gangguan komunikasi pada jaringan Ethernet, RS-485, dan Modbus.
- Kerusakan modul input/output pada PLC dan DCS.
- Terhentinya proses produksi akibat kegagalan sistem kontrol.
- Risiko kebakaran, sengatan listrik, dan bahaya penyalaan pada area dengan atmosfer mudah terbakar.
Dampaknya tidak hanya berupa biaya penggantian peralatan, tetapi juga kehilangan produksi, gangguan layanan, dan risiko keselamatan.
Karena itu, desain proteksi petir harus mempertimbangkan karakteristik bangunan, sistem kelistrikan, jalur komunikasi, peralatan sensitif, serta tingkat risiko fasilitas.
2. Dua Kelompok Utama Sistem Proteksi Petir
Secara umum, Lightning Protection System terdiri dari dua kelompok utama.
A. External Lightning Protection System
Proteksi eksternal bertujuan menangkap sambaran petir langsung dan menyalurkan arus petir menuju tanah melalui jalur yang dirancang.
Komponen utamanya meliputi:
Air Terminal
Air terminal merupakan terminal logam yang ditempatkan pada posisi strategis untuk menjadi bagian dari sistem penangkapan sambaran petir. Penempatan dan cakupan perlindungannya harus ditentukan melalui metode desain yang sesuai, seperti metode bola bergulir (rolling sphere).
Down Conductor
Down conductor merupakan konduktor yang menyalurkan arus petir dari sistem terminasi udara menuju sistem terminasi bumi. Jalurnya perlu dirancang untuk mengurangi impedansi dan menghindari belokan tajam yang tidak diperlukan.
Earth Termination System
Sistem ini terdiri dari elektroda bumi dan konduktor pembumian yang membantu menyalurkan serta mendistribusikan arus petir ke tanah. Implementasinya dapat berupa elektroda cincin, elektroda vertikal, atau elektroda fondasi sesuai desain.
B. Internal Lightning Protection System
Proteksi internal bertujuan mengurangi dampak elektromagnetik petir dan lonjakan tegangan yang dapat masuk melalui instalasi listrik, kabel instrumentasi, dan jaringan komunikasi.
Komponen dan metode yang digunakan antara lain:
- Surge Protective Device (SPD).
- Equipotential bonding.
- Pengaturan jalur dan pemisahan kabel daya serta sinyal.
- Shielding kabel sesuai kebutuhan.
- Isolasi galvanik atau antarmuka isolasi pada aplikasi yang sesuai.
Proteksi eksternal saja tidak menjamin PLC, DCS, SCADA, dan perangkat elektronik lainnya terlindungi dari seluruh gangguan akibat petir. Kedua kelompok proteksi tersebut perlu dirancang secara terintegrasi.
3. Mengenal Surge Protective Device (SPD)

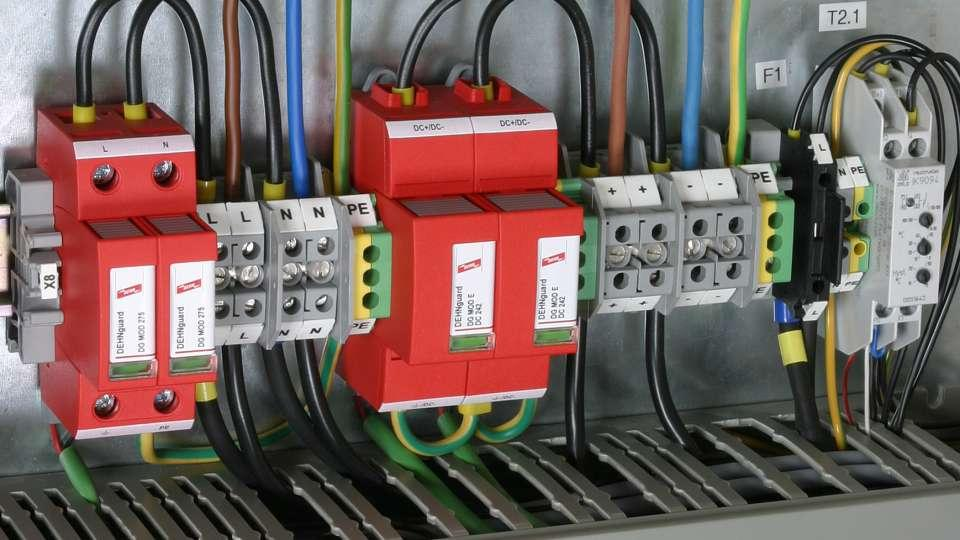

Surge Protective Device atau SPD adalah perangkat yang dirancang untuk membatasi tegangan transien dan mengalihkan arus surge melalui jalur proteksi.
SPD digunakan pada instalasi daya maupun jalur sinyal tertentu. Pemilihannya harus mempertimbangkan karakteristik sistem, kemampuan menahan surge, level proteksi tegangan, dan koordinasi dengan perangkat proteksi lainnya.
Jenis SPD yang umum digunakan
SPD Type 1
Digunakan pada instalasi yang memerlukan kemampuan menghadapi arus surge berenergi tinggi, termasuk arus petir parsial yang dapat masuk melalui sistem kelistrikan. Penggunaannya ditentukan oleh desain dan hasil penilaian risiko.
SPD Type 2
Umumnya dipasang pada panel distribusi untuk membatasi lonjakan tegangan yang masuk atau terjadi pada instalasi internal.
SPD Type 3
Digunakan sebagai proteksi tambahan dekat perangkat elektronik sensitif, sesuai kebutuhan dan koordinasi proteksi.
Dalam standar IEC, terdapat pula klasifikasi pengujian Class I, Class II, dan Class III. Pemilihan perangkat harus mengacu pada standar produk, spesifikasi pabrikan, dan persyaratan instalasi yang berlaku.
SPD bukan pengganti grounding. Efektivitasnya bergantung pada pemilihan perangkat yang benar, panjang dan tata letak konduktor penghubung, bonding, serta koordinasi dengan proteksi lainnya.
4. Proteksi Petir pada Instrumentasi dan Sistem Otomasi
Pada sistem otomasi industri, jalur sinyal dapat menjadi jalur masuk gangguan akibat petir, terutama jika kabel membentang jauh di area terbuka atau menghubungkan bangunan yang berbeda.
Beberapa aplikasi yang perlu diperhatikan meliputi:
- Sinyal analog 4–20 mA: pressure transmitter, temperature transmitter, level transmitter, dan flow transmitter.
- Sinyal digital 24 VDC: proximity sensor, limit switch, dan perangkat lapangan lainnya.
- Komunikasi serial: RS-485 dan Modbus RTU.
- Jaringan Ethernet: koneksi tembaga antarpanel, switch, dan perangkat kontrol.
- Telemetri: antena radio, sistem komunikasi nirkabel, dan jalur komunikasi dari luar fasilitas.
Untuk melindungi jalur tersebut, dapat digunakan SPD khusus sinyal yang sesuai dengan tegangan kerja, karakteristik sinyal, kecepatan komunikasi, dan konfigurasi grounding.
Kabel fiber optic tanpa elemen logam konduktif dapat mengurangi jalur masuk surge melalui media komunikasi antargedung. Namun, suplai daya dan konduktor logam lainnya tetap memerlukan evaluasi proteksi tersendiri.
Contoh penerapan pada pressure transmitter 4–20 mA
Misalnya, sebuah pressure transmitter dipasang di area terbuka dan terhubung ke modul analog PLC melalui kabel yang panjang.
Ketika petir menyambar di dekat fasilitas, surge dapat terinduksi pada kabel dan berpotensi merusak transmitter atau modul input analog PLC.
Langkah mitigasi yang dapat dipertimbangkan adalah:
- Memasang SPD instrumentasi yang sesuai pada titik masuk kabel dan/atau dekat perangkat berdasarkan desain proteksi.
- Memastikan sistem pembumian dan bonding dirancang dengan benar.
- Mengatur jalur kabel untuk mengurangi kopling elektromagnetik.
- Memastikan SPD kompatibel dengan loop 4–20 mA dan tidak mengganggu pengukuran.
- Memeriksa kondisi perangkat dan menguji kembali loop setelah pekerjaan selesai.
5. Grounding dan Equipotential Bonding
Grounding dan bonding merupakan bagian penting dari sistem proteksi petir.
Grounding menyediakan hubungan ke bumi melalui sistem elektroda yang dirancang untuk aplikasi tersebut. Sistem pembumian perlu mempertimbangkan arus petir, karakteristik tanah, geometri elektroda, dan impedansi pada kondisi transien.
Equipotential bonding menghubungkan bagian logam konduktif yang relevan untuk mengurangi perbedaan potensial berbahaya ketika arus petir mengalir.
Dalam fasilitas industri, perhatian perlu diberikan pada struktur baja, tray kabel, enclosure panel, dan bagian konduktif lainnya sesuai desain serta persyaratan keselamatan.
Satu nilai tahanan pembumian yang rendah tidak otomatis menjamin seluruh instalasi aman terhadap petir. Jalur arus, sambungan, impedansi impuls, dan koordinasi proteksi juga harus diperhatikan.
6. Lightning Protection Zone (LPZ)

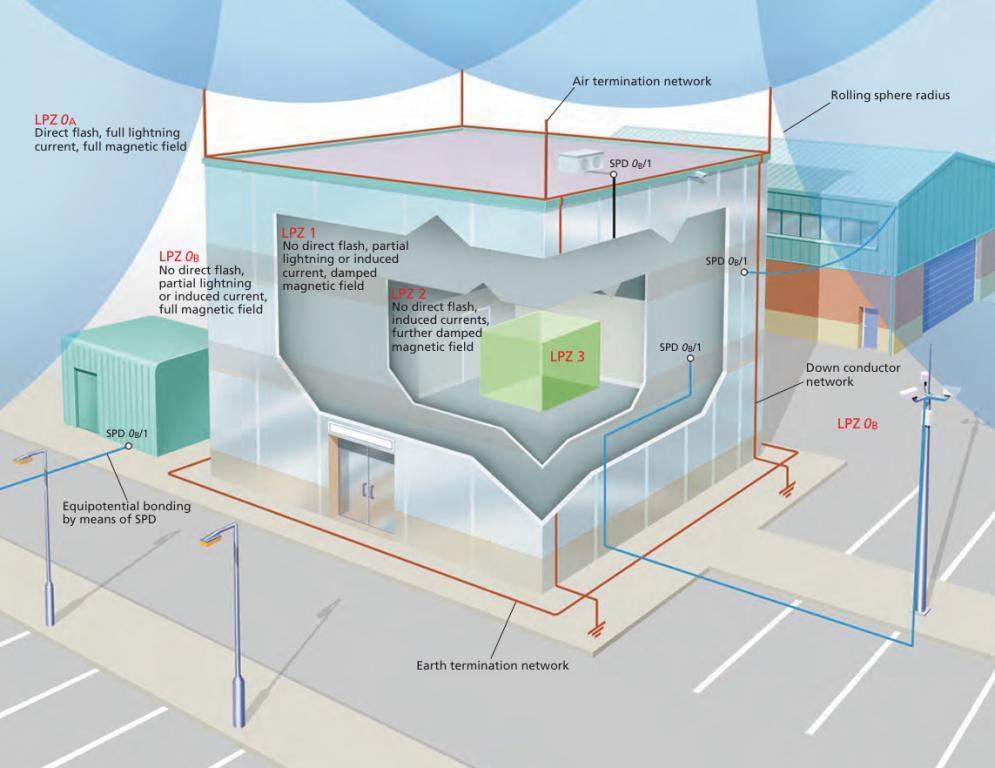

Lightning Protection Zone atau LPZ merupakan konsep pembagian zona untuk mengendalikan dampak elektromagnetik petir terhadap instalasi dan perangkat elektronik.
Secara umum, zona yang digunakan dalam pendekatan IEC 62305 meliputi:
- LPZ 0A: area yang dapat terkena sambaran langsung dan medan elektromagnetik petir penuh.
- LPZ 0B: area yang terlindung dari sambaran langsung berdasarkan desain, tetapi masih terpapar medan elektromagnetik petir.
- LPZ 1: area setelah tindakan proteksi pada batas zona, dengan arus surge dan medan elektromagnetik yang dikendalikan sesuai desain.
- LPZ 2 dan seterusnya: zona dengan tindakan proteksi tambahan untuk mengurangi paparan pada peralatan yang lebih sensitif.
SPD, bonding, shielding, dan antarmuka isolasi dapat digunakan pada batas zona sesuai hasil desain.
Sebagai contoh, kabel dari area lapangan menuju ruang kontrol perlu dievaluasi pada titik masuk bangunan atau batas zona. Penempatan SPD tidak cukup ditentukan hanya berdasarkan lokasi panel, tetapi perlu mempertimbangkan jalur kabel dan keseluruhan sistem proteksi.
7. Standar Lightning Protection System
Beberapa standar yang dapat menjadi acuan desain dan penerapan sistem proteksi petir adalah:
- IEC 62305-1: prinsip umum proteksi petir.
- IEC 62305-2: manajemen risiko petir.
- IEC 62305-3: perlindungan fisik struktur dan bahaya terhadap manusia.
- IEC 62305-4: perlindungan sistem listrik dan elektronik di dalam struktur dari dampak elektromagnetik petir.
- IEC 61643 series: standar terkait perangkat proteksi surge untuk berbagai aplikasi.
Edisi standar perlu diperiksa saat proyek dimulai. IEC 62305-1:2024 merupakan edisi ketiga untuk Bagian 1, sehingga dokumen desain tidak seharusnya menganggap semua bagian standar masih menggunakan edisi yang sama.
Untuk fasilitas kompleks, seperti kilang minyak, pabrik petrokimia, dan pembangkit listrik, desain perlu memperhitungkan karakteristik fasilitas, konsekuensi kegagalan, serta regulasi dan persyaratan proyek yang berlaku.
8. Pemeriksaan dan Pemeliharaan LPS
Sistem proteksi petir perlu diperiksa dan dipelihara secara berkala. Pemeriksaan juga penting setelah sambaran petir yang dicurigai berdampak pada fasilitas, perubahan instalasi, atau pekerjaan konstruksi.
Hal-hal yang perlu diperiksa meliputi:
- Kondisi air terminal dan down conductor.
- Sambungan konduktor serta titik bonding.
- Kondisi elektroda dan sambungan sistem pembumian.
- Indikator status dan kondisi SPD.
- Kesesuaian koordinasi SPD pada panel daya.
- Proteksi jalur instrumentasi dan komunikasi.
- Dokumentasi hasil pemeriksaan, pengukuran, dan penggantian komponen.
Interval pemeriksaan ditentukan berdasarkan standar yang berlaku, desain fasilitas, rekomendasi pabrikan, lingkungan operasi, dan riwayat gangguan.
Pekerjaan pemeriksaan harus dilakukan oleh personel kompeten dengan prosedur keselamatan yang sesuai.
Kesimpulan
Lightning Protection System merupakan bagian penting dari keselamatan dan keandalan fasilitas industri. Sistem yang efektif tidak hanya mengandalkan penangkal petir eksternal, tetapi juga memerlukan SPD, grounding, equipotential bonding, dan proteksi jalur daya serta sinyal.
Bagi fasilitas yang menggunakan PLC, DCS, SCADA, dan instrumentasi elektronik, perhatian terhadap jalur kabel dan koordinasi proteksi sangat penting untuk mengurangi risiko kerusakan peralatan dan gangguan produksi.
Prinsip utamanya adalah merancang proteksi petir sebagai satu sistem terintegrasi berdasarkan penilaian risiko, standar yang sesuai, dan kebutuhan fasilitas.
