Sistem Instrumentasi Industri: Istilah Dasar

Sistem instrumentasi industri merupakan bagian penting dalam otomasi industri yang berfungsi untuk mengukur, memantau, dan mengendalikan berbagai variabel proses. Contohnya adalah tekanan, temperatur, aliran, dan level cairan pada peralatan produksi.

Dalam industri minyak dan gas, pembangkit listrik, petrokimia, manufaktur, serta pengolahan air, sistem instrumentasi membantu memastikan proses berjalan sesuai parameter yang ditentukan, efisien, dan aman.

Untuk memahami sistem ini, teknisi, engineer, mahasiswa, dan praktisi industri perlu mengenal istilah dasar instrumentasi, mulai dari sensor dan transmitter hingga control loop, control valve, serta sistem keselamatan.

1. Apa Itu Sistem Instrumentasi Industri?

Sistem instrumentasi industri adalah gabungan perangkat pengukuran, transmisi sinyal, pengolahan data, dan pengendalian yang digunakan untuk memantau serta mengatur proses industri.

Secara umum, sistem instrumentasi memiliki empat fungsi utama:

Mengukur: mendeteksi kondisi proses menggunakan sensor dan transmitter.
Mengirimkan sinyal: menyampaikan hasil pengukuran ke PLC, DCS, atau sistem kontrol lainnya.
Mengolah informasi: membandingkan nilai aktual dengan target dan menentukan tindakan pengendalian.
Mengendalikan proses: mengatur control valve, motor, atau perangkat lain agar proses berjalan sesuai kebutuhan.

Sebagai contoh, pada sebuah tangki penyimpanan, level transmitter mengukur ketinggian cairan. Nilai tersebut dikirimkan ke controller yang mengatur bukaan control valve untuk menjaga level tetap mendekati setpoint.

2. Istilah Dasar dalam Pengukuran

Sensor

Sensor merupakan elemen yang mendeteksi perubahan besaran fisik atau kimia. Contohnya adalah elemen pengukur tekanan, RTD untuk temperatur, dan sensor level berbasis radar.

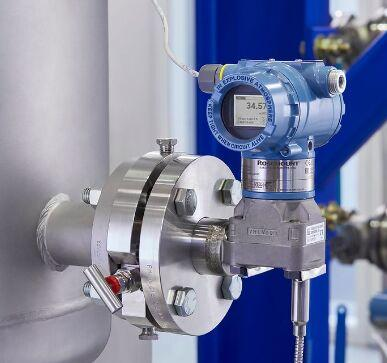

Transmitter

Transmitter mengubah hasil pengukuran menjadi sinyal yang dapat dikirimkan ke sistem kontrol. Salah satu contoh yang umum adalah pressure transmitter dengan keluaran 4–20 mA.

Indicator

Indicator menampilkan nilai pengukuran agar dapat dibaca operator, misalnya pressure indicator yang menunjukkan tekanan dalam satuan bar.

Recorder

Recorder digunakan untuk merekam nilai pengukuran terhadap waktu. Data tersebut dapat dimanfaatkan untuk menganalisis perubahan proses, mengevaluasi kinerja peralatan, dan melakukan investigasi gangguan.

Calibrator

Calibrator merupakan alat yang digunakan untuk memeriksa instrumen terhadap standar acuan dan, bila diperlukan, melakukan penyesuaian sesuai prosedur kalibrasi.

Perlu dipahami bahwa sensor, transmitter, indicator, recorder, dan calibrator memiliki fungsi berbeda, meskipun semuanya berkaitan dengan pengukuran.

3. Variabel Proses yang Umum Diukur

Dalam instrumentasi proses, terdapat empat variabel utama yang sering dijumpai.

Variabel	Singkatan	Contoh penerapan
Pressure	P	Mengukur tekanan gas pada pipa
Temperature	T	Memantau temperatur heat exchanger
Flow	F	Mengukur laju aliran air atau gas
Level	L	Mengukur ketinggian cairan dalam tangki

Selain keempat variabel tersebut, instrumentasi industri juga dapat digunakan untuk mengukur pH, konduktivitas, densitas, kelembapan, berat, dan getaran mesin.

Pemilihan instrumen bergantung pada karakteristik proses, rentang pengukuran, kondisi lingkungan, akurasi yang diperlukan, serta kebutuhan keselamatan.

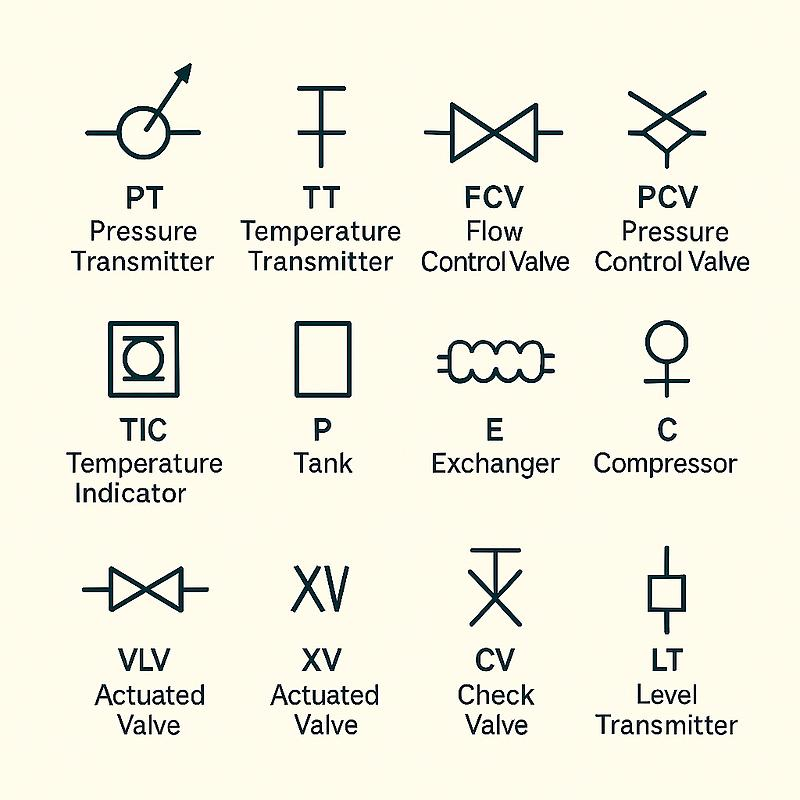

4. Mengenal Tag Instrumen pada P&ID

P&ID (Piping and Instrumentation Diagram) merupakan gambar teknik yang menunjukkan hubungan antara perpipaan, peralatan proses, instrumen, dan sistem pengendalian.

Setiap instrumen biasanya memiliki tag yang menunjukkan fungsi utamanya.

Tag	Nama	Fungsi
PT	Pressure Transmitter	Mengirimkan nilai tekanan
TT	Temperature Transmitter	Mengirimkan nilai temperatur
FT	Flow Transmitter	Mengirimkan nilai aliran
LT	Level Transmitter	Mengirimkan nilai level
PIC	Pressure Indicating Controller	Menampilkan dan mengendalikan tekanan
FIC	Flow Indicating Controller	Menampilkan dan mengendalikan aliran
LIC	Level Indicating Controller	Menampilkan dan mengendalikan level
PSV	Pressure Safety Valve	Melindungi sistem dari tekanan berlebih sesuai desain

Tag instrumen membantu engineer dan teknisi memahami fungsi perangkat, menelusuri jalur sinyal, serta melakukan troubleshooting. Penamaan dan simbol perlu mengacu pada standar dan legend yang berlaku pada proyek, misalnya ISA-5.1.

5. Memahami Sinyal Instrumentasi

Instrumen harus mengirimkan informasi pengukuran ke sistem kontrol melalui sinyal analog, sinyal diskret, atau komunikasi digital.

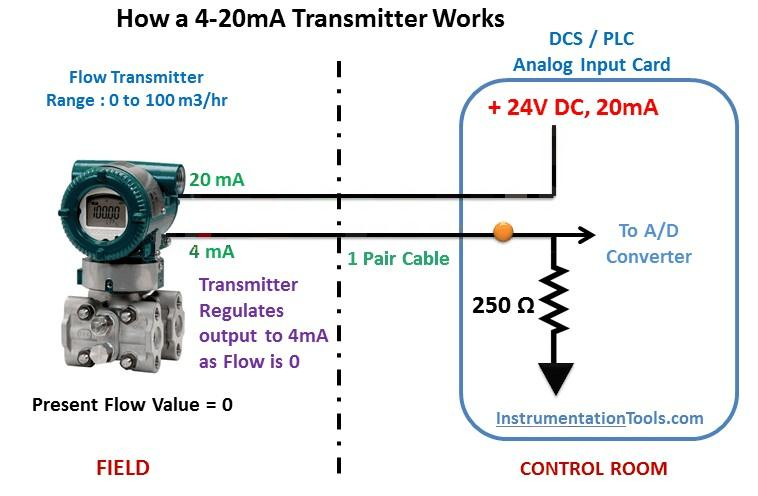

Sinyal 4–20 mA

Sinyal 4–20 mA merupakan sinyal arus analog yang banyak digunakan dalam sistem instrumentasi industri. Nilai arus merepresentasikan rentang pengukuran yang telah dikonfigurasi.

Sebagai contoh, sebuah pressure transmitter memiliki rentang 0–10 bar:

4 mA mewakili 0 bar.
12 mA mewakili 5 bar.
20 mA mewakili 10 bar.

Rentang ini dikenal sebagai live zero, yaitu kondisi ketika nilai terendah pengukuran diwakili oleh 4 mA, bukan 0 mA.

Sinyal 0–10 V

Sinyal tegangan analog 0–10 V digunakan untuk menyampaikan nilai pengukuran atau referensi kontrol pada perangkat yang mendukungnya.

Sinyal Digital atau Diskret

Sinyal diskret mewakili status tertentu, misalnya ON/OFF, RUN/STOP, atau OPEN/CLOSED. Contohnya adalah sinyal dari limit switch yang menunjukkan posisi valve.

Protokol HART

HART memungkinkan komunikasi digital pada perangkat yang menggunakan sinyal analog 4–20 mA dan mendukung protokol tersebut. Informasi tambahan seperti konfigurasi dan diagnostik dapat diakses melalui perangkat komunikasi yang kompatibel.

6. Range, Span, Accuracy, dan Calibration

Dalam pemilihan serta pemeliharaan instrumen, beberapa istilah pengukuran perlu dibedakan.

Range: batas bawah dan batas atas rentang pengukuran.
LRV (Lower Range Value): nilai batas bawah rentang terkalibrasi.
URV (Upper Range Value): nilai batas atas rentang terkalibrasi.
Span: selisih antara URV dan LRV.
Accuracy: kedekatan hasil pengukuran terhadap nilai acuan.
Precision: tingkat kedekatan hasil pengukuran berulang.
Resolution: perubahan terkecil yang dapat dibedakan atau ditampilkan.
Repeatability: kemampuan menghasilkan hasil yang konsisten pada kondisi pengujian yang sama.
Calibration: pembandingan indikasi instrumen terhadap standar acuan, dengan atau tanpa penyesuaian.

Sebagai contoh, transmitter dengan range 0–10 bar memiliki span sebesar 10 bar. Jika range diubah menjadi 2–10 bar, span-nya menjadi 8 bar.

Pemahaman mengenai istilah tersebut membantu teknisi mengevaluasi spesifikasi instrumen dan menentukan apakah hasil pengukuran masih memenuhi persyaratan proses.

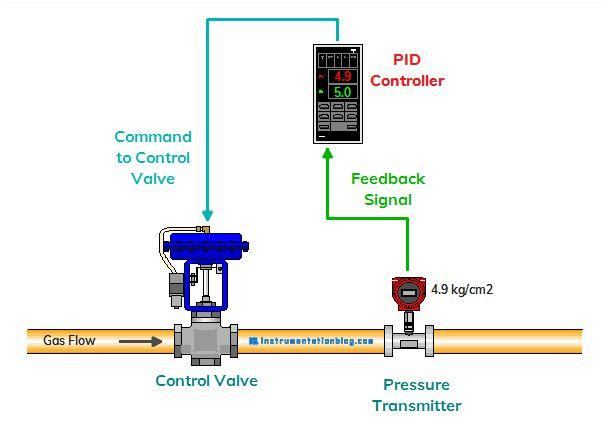

7. Apa Itu Control Loop?

Control loop adalah rangkaian pengukuran, pengolahan, dan tindakan pengendalian yang bekerja bersama untuk menjaga variabel proses mendekati target.

Istilah penting dalam control loop meliputi:

PV (Process Variable): nilai aktual yang diukur.
SP (Setpoint): nilai target yang diinginkan.
MV (Manipulated Variable): variabel yang dimanipulasi oleh controller.
Controller: fungsi atau perangkat yang menghitung tindakan pengendalian.
Error: selisih antara setpoint dan nilai aktual, sesuai konvensi tanda yang digunakan.
Feedback: informasi nilai aktual yang dikembalikan ke controller.
PID: algoritma kontrol yang menggunakan aksi proportional, integral, dan derivative.

Contohnya, level cairan pada tangki ditetapkan sebesar 70%. Level transmitter mengirimkan nilai aktual kepada level controller. Jika level turun menjadi 60%, controller menghitung tindakan koreksi untuk mengembalikan level mendekati setpoint dengan mengatur perangkat akhir sesuai konfigurasi loop.

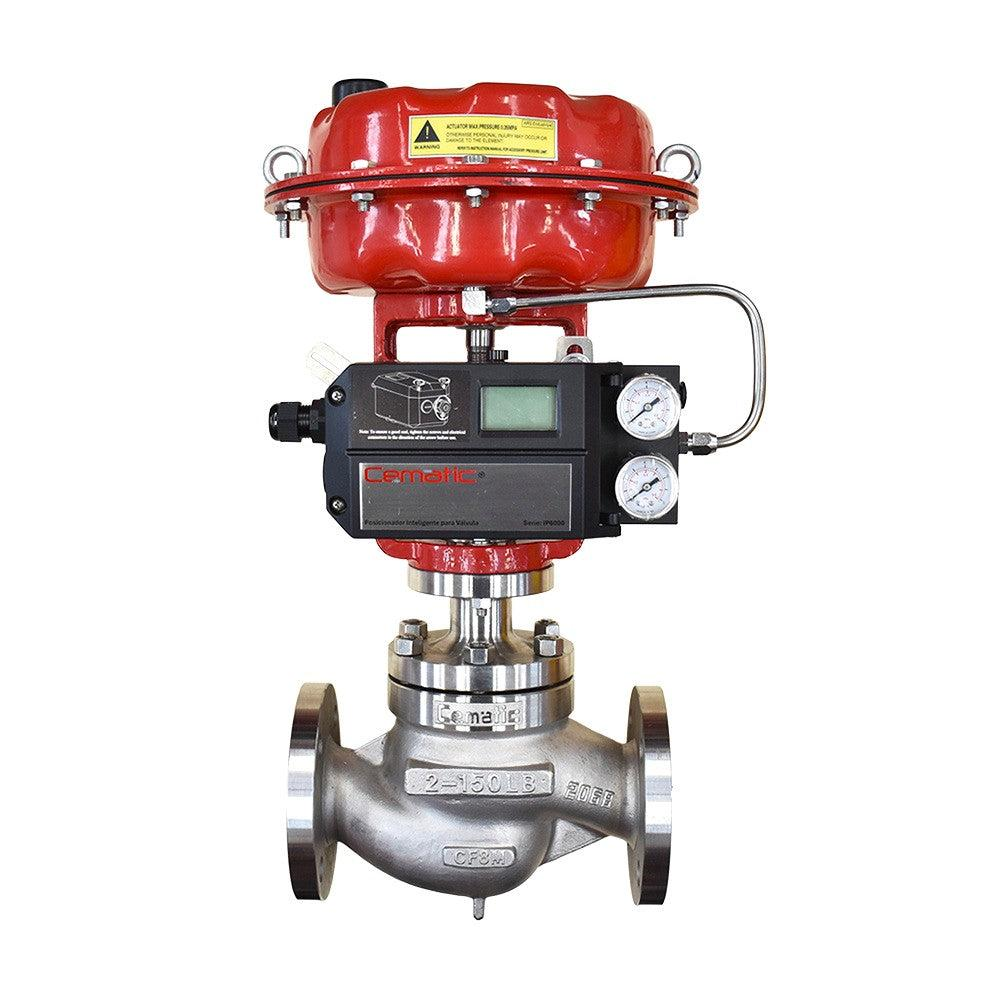

8. Control Valve dan Final Control Element

Final control element adalah perangkat yang melakukan tindakan fisik untuk memengaruhi proses berdasarkan perintah dari sistem kontrol.

Contohnya adalah control valve, variable speed drive, dan aktuator motor.

Istilah yang sering digunakan dalam sistem valve antara lain:

Control Valve: mengatur aliran fluida untuk mengendalikan variabel proses.
Actuator: menghasilkan gerakan untuk mengoperasikan valve.
Positioner: mengatur posisi valve berdasarkan sinyal perintah dan umpan balik posisi.
Fail-open: valve dirancang menuju posisi terbuka pada kondisi kegagalan yang ditentukan.
Fail-closed: valve dirancang menuju posisi tertutup pada kondisi kegagalan yang ditentukan.
Solenoid Valve: valve yang dioperasikan menggunakan elektromagnet, sering digunakan dalam sistem pneumatik dan ON/OFF.

Pemilihan karakteristik valve, aktuator, dan posisi gagal harus sesuai kebutuhan proses, filosofi keselamatan, serta hasil analisis risiko.

9. Komunikasi dan Integrasi Sistem Instrumentasi

Instrumen modern dapat terhubung ke PLC atau DCS melalui sinyal konvensional maupun protokol komunikasi digital.

Beberapa protokol yang umum digunakan adalah:

HART: komunikasi digital pada perangkat 4–20 mA yang kompatibel.
FOUNDATION Fieldbus: protokol komunikasi digital untuk otomasi proses.
PROFIBUS PA: komunikasi fieldbus untuk instrumentasi proses.
PROFIBUS DP: komunikasi fieldbus yang banyak digunakan untuk perangkat otomasi dan I/O.
Modbus RTU: protokol komunikasi serial.
Modbus TCP: komunikasi Modbus melalui jaringan TCP/IP.
IO-Link: komunikasi antara sensor atau aktuator yang kompatibel dengan IO-Link master.
OPC UA: standar pertukaran data antara sistem otomasi dan aplikasi tingkat atas.

Dalam sebuah sistem terintegrasi, data dari instrumen dapat digunakan oleh PLC atau DCS untuk menjalankan kontrol. Informasi selanjutnya dapat ditampilkan pada HMI atau SCADA dan disimpan di historian untuk analisis proses.

10. Alarm, Interlock, ESD, dan SIS

Selain pengukuran dan pengendalian normal, instrumentasi juga berperan dalam keselamatan industri.

Alarm memberi tahu operator tentang kondisi yang memerlukan perhatian. Interlock merupakan logika yang mengizinkan, mencegah, atau memicu tindakan berdasarkan kondisi tertentu.

Istilah lain yang penting meliputi:

Trip: tindakan otomatis untuk menghentikan peralatan atau proses sesuai kondisi yang ditentukan.
Permissive: kondisi yang harus terpenuhi sebelum operasi diperbolehkan.
ESD (Emergency Shutdown): sistem atau fungsi untuk melakukan shutdown darurat.
SIS (Safety Instrumented System): sistem instrumentasi yang menjalankan fungsi keselamatan.
SIF (Safety Instrumented Function): fungsi keselamatan tertentu yang dirancang untuk mencapai keadaan aman.
SIL (Safety Integrity Level): tingkat integritas keselamatan yang diterapkan pada SIF berdasarkan analisis risiko dan persyaratan standar.
F&G (Fire and Gas): sistem untuk mendeteksi kebakaran dan gas.
Proof Test: pengujian berkala untuk menemukan kegagalan tersembunyi pada perangkat atau fungsi keselamatan.

Sebagai contoh, tekanan high-high dapat memicu penutupan shutdown valve apabila tindakan tersebut telah ditetapkan dalam desain keselamatan. Namun, tidak semua alarm atau trip otomatis merupakan fungsi keselamatan berperingkat SIL.

11. Instalasi dan Pemeliharaan Instrumen

Keandalan sistem instrumentasi juga dipengaruhi oleh kualitas instalasi dan pemeliharaan.

Beberapa istilah yang sering ditemui adalah:

Impulse Line: pipa kecil yang membawa tekanan proses ke transmitter.
Manifold: susunan valve untuk isolasi, penyamaan tekanan, atau fungsi lain sesuai desain.
Instrument Air: udara bertekanan dengan kualitas yang sesuai untuk instrumen pneumatik.
Junction Box: kotak terminasi dan penghubung kabel instrumen.
Marshalling Cabinet: kabinet untuk pengaturan koneksi sinyal menuju sistem kontrol.
Grounding: koneksi pembumian sesuai fungsi keselamatan dan desain kelistrikan.
Loop Check: pemeriksaan jalur sinyal dari instrumen lapangan ke sistem kontrol, termasuk fungsi yang terkait.
FAT (Factory Acceptance Test): pengujian penerimaan di fasilitas pembuat atau integrator.
SAT (Site Acceptance Test): pengujian penerimaan di lokasi instalasi.
Commissioning: rangkaian kegiatan pemeriksaan dan pengujian untuk memastikan sistem siap dioperasikan.

Kegiatan tersebut membantu memastikan instrumen terpasang dengan benar, sinyal terbaca sesuai konfigurasi, dan fungsi kontrol bekerja sebagaimana dirancang.

12. Urutan Belajar Sistem Instrumentasi

Bagi pemula yang ingin mempelajari instrumentasi industri, berikut urutan pembelajaran yang dapat digunakan:

Memahami variabel proses dan prinsip pengukuran.
Mengenali sensor, transmitter, indicator, dan tag instrumen.
Membaca P&ID dan memahami control loop.
Mempelajari sinyal 4–20 mA, 0–10 V, DI, DO, AI, dan AO.
Memahami range, span, kalibrasi, dan troubleshooting.
Mempelajari control valve, aktuator, positioner, dan PID.
Mengenal komunikasi instrumen dan integrasi PLC/DCS/SCADA.
Memahami alarm, interlock, ESD, SIS, dan prinsip keselamatan.
Berlatih melakukan loop check, pengujian, dan commissioning sesuai prosedur.

Kesimpulan

Sistem instrumentasi industri mencakup pengukuran, transmisi sinyal, pengendalian proses, komunikasi, serta fungsi keselamatan. Memahami istilah seperti sensor, transmitter, 4–20 mA, P&ID, control loop, control valve, dan SIS merupakan fondasi penting bagi siapa pun yang bekerja atau belajar di bidang otomasi industri.

Dengan pemahaman yang baik, teknisi dan engineer dapat membaca dokumen teknik, melakukan troubleshooting, mendukung commissioning, serta memahami hubungan antara instrumen lapangan dan sistem kontrol di ruang kontrol.
