Dalam sistem otomasi industri, PLC (Programmable Logic Controller) tidak hanya bertugas membaca sensor dan mengendalikan aktuator. PLC juga harus bertukar data dengan HMI, SCADA, remote I/O, inverter atau Variable Speed Drive (VSD), servo drive, robot industri, dan perangkat instrumentasi.
Agar komunikasi tersebut berjalan dengan baik, setiap perangkat harus menggunakan protokol komunikasi yang kompatibel. Pemahaman tentang protokol komunikasi PLC sangat penting bagi engineer, teknisi, dan praktisi industri, terutama ketika merancang jaringan otomasi atau mengintegrasikan perangkat dari berbagai merek.

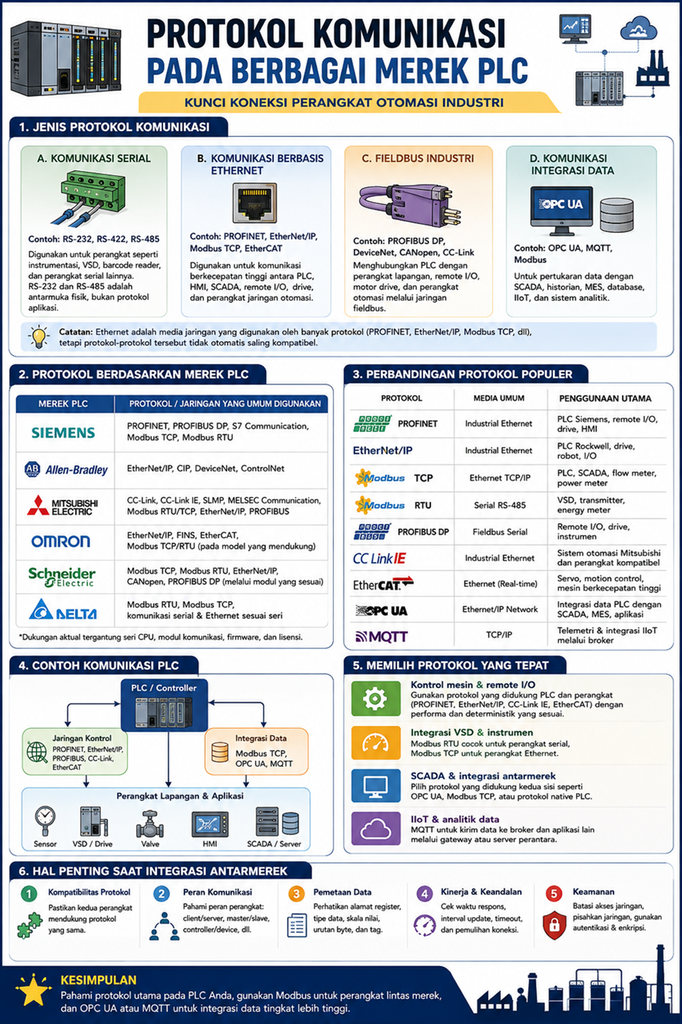

1. Apa Itu Protokol Komunikasi PLC?
Protokol komunikasi PLC adalah sekumpulan aturan yang mengatur bagaimana perangkat mengirim, menerima, dan memahami data satu sama lain.
Sebagai contoh, PLC dapat mengirimkan perintah menjalankan motor ke VSD, membaca nilai tekanan dari transmitter, atau mengirimkan data produksi ke sistem SCADA.
Dalam penerapannya, komunikasi PLC dapat menggunakan jaringan serial, Industrial Ethernet, fieldbus, maupun protokol integrasi data.
Perlu dipahami bahwa protokol komunikasi berbeda dengan media komunikasi. RS-485 merupakan standar antarmuka fisik, sedangkan Modbus RTU merupakan protokol komunikasi yang sering digunakan melalui antarmuka tersebut. Demikian pula, PROFINET, EtherNet/IP, dan Modbus TCP dapat menggunakan infrastruktur Ethernet, tetapi ketiganya memiliki aturan komunikasi yang berbeda.
2. Jenis Protokol Komunikasi PLC
A. PROFINET
PROFINET merupakan protokol Industrial Ethernet yang banyak digunakan pada sistem otomasi berbasis Siemens. Protokol ini mendukung komunikasi antara PLC, remote I/O, HMI, drive, dan perangkat industri yang kompatibel.
PROFINET banyak digunakan pada mesin produksi, sistem conveyor, otomasi pabrik, dan aplikasi kontrol proses.
Contoh penerapan:
- PLC Siemens berkomunikasi dengan remote I/O.
- PLC mengirimkan perintah dan menerima status dari drive.
- Sistem otomasi menggunakan diagnostik jaringan untuk membantu troubleshooting.
B. EtherNet/IP
EtherNet/IP banyak digunakan pada sistem otomasi Rockwell Automation, termasuk keluarga Allen-Bradley ControlLogix dan CompactLogix.
Protokol ini menggunakan Common Industrial Protocol (CIP) untuk pertukaran data dan komunikasi dengan perangkat otomasi yang kompatibel.
Contoh penerapan:
- PLC berkomunikasi dengan PowerFlex VSD.
- PLC membaca data dari remote I/O.
- PLC bertukar data dengan perangkat otomasi dan sistem lain yang mendukung EtherNet/IP.
C. PROFIBUS DP
PROFIBUS DP merupakan fieldbus yang banyak digunakan untuk menghubungkan PLC dengan remote I/O, drive, dan perangkat lapangan.
Protokol ini masih ditemukan pada banyak instalasi industri, termasuk sistem yang telah beroperasi selama bertahun-tahun.
Contoh penerapan:
- PLC Siemens S7 berkomunikasi dengan remote I/O melalui PROFIBUS DP.
- PLC bertukar data dengan drive yang memiliki antarmuka PROFIBUS.
- Teknisi melakukan pemeriksaan alamat perangkat, terminasi bus, dan kualitas kabel ketika terjadi gangguan komunikasi.
D. Modbus RTU dan Modbus TCP
Modbus merupakan protokol yang banyak digunakan untuk integrasi perangkat dari berbagai produsen.
Modbus RTU biasanya digunakan melalui komunikasi serial, terutama RS-485. Sementara itu, Modbus TCP digunakan melalui jaringan Ethernet TCP/IP.
Keduanya sering digunakan untuk komunikasi dengan:
- VSD dan motor drive.
- Power meter dan energy meter.
- Flow meter dan flow computer.
- Perangkat instrumentasi.
- PLC, HMI, dan sistem SCADA yang kompatibel.
Pada Modbus, engineer perlu memahami alamat register, fungsi pembacaan atau penulisan, tipe data, urutan byte, serta skala nilai. Kesalahan pemetaan register dapat menyebabkan nilai yang terbaca tidak sesuai dengan nilai sebenarnya.
E. CC-Link dan CC-Link IE
CC-Link merupakan keluarga jaringan otomasi yang banyak dijumpai pada sistem Mitsubishi Electric. CC-Link IE menyediakan pilihan jaringan berbasis Ethernet untuk kebutuhan otomasi yang sesuai.
Protokol dan jaringan ini digunakan untuk mengintegrasikan PLC, remote I/O, drive, dan perangkat otomasi yang kompatibel.
Contoh penerapan adalah PLC Mitsubishi MELSEC yang berkomunikasi dengan remote I/O melalui jaringan CC-Link atau CC-Link IE sesuai dukungan perangkat.
F. EtherCAT
EtherCAT merupakan teknologi Industrial Ethernet yang dirancang untuk komunikasi real-time, terutama pada aplikasi kontrol gerak dan mesin berkecepatan tinggi.
EtherCAT banyak digunakan pada sistem servo, motion control, dan mesin otomatis yang membutuhkan sinkronisasi gerakan.
Contoh penerapan:
- Pengendalian beberapa servo axis.
- Sinkronisasi gerakan pada mesin pengemasan.
- Pengendalian mesin produksi dengan kebutuhan waktu respons yang ketat.
Dukungan EtherCAT bergantung pada kemampuan controller dan perangkat yang digunakan. Tidak semua PLC memiliki fungsi master EtherCAT.
G. OPC UA
OPC UA (Open Platform Communications Unified Architecture) merupakan standar komunikasi dan pertukaran informasi yang banyak digunakan untuk menghubungkan perangkat otomasi dengan sistem tingkat lebih tinggi.
OPC UA dapat digunakan dalam integrasi PLC, SCADA, historian, MES, dan aplikasi industri lainnya, bergantung pada dukungan server, client, atau gateway yang tersedia.
Keunggulannya adalah pendekatan pertukaran data yang terstruktur, dukungan interoperabilitas, serta mekanisme keamanan seperti autentikasi dan sertifikat pada implementasi yang sesuai.
H. MQTT
MQTT merupakan protokol komunikasi berbasis pola publish/subscribe yang sering digunakan pada aplikasi Industrial Internet of Things (IIoT).
Perangkat atau aplikasi menerbitkan data ke broker MQTT, kemudian aplikasi lain yang berlangganan topik terkait dapat menerima data tersebut.
Contoh penerapan:
- Mengirim data produksi ke platform pemantauan.
- Mengumpulkan data energi dari beberapa mesin.
- Mengirim data kondisi peralatan ke aplikasi analitik.
- Menghubungkan gateway otomasi dengan platform IIoT.
MQTT biasanya digunakan untuk telemetri dan integrasi data, bukan sebagai pengganti langsung protokol I/O real-time untuk kontrol mesin.
3. Protokol Komunikasi pada Berbagai Merek PLC
Setiap merek PLC memiliki protokol yang umum digunakan. Namun, dukungan aktual tetap bergantung pada seri CPU, modul komunikasi, firmware, dan konfigurasi.
| Merek PLC | Protokol yang umum dijumpai |
|---|---|
| Siemens | PROFINET, PROFIBUS DP, S7 Communication, Modbus TCP/RTU pada konfigurasi yang sesuai |
| Rockwell Automation / Allen-Bradley | EtherNet/IP, CIP, DeviceNet, ControlNet pada sistem yang mendukung |
| Mitsubishi Electric | CC-Link, CC-Link IE, SLMP, Modbus, dan protokol lain sesuai seri |
| Omron | EtherNet/IP, FINS, EtherCAT pada seri yang mendukung, serta Modbus pada konfigurasi tertentu |
| Schneider Electric | Modbus TCP/RTU, EtherNet/IP, CANopen, dan protokol lain sesuai model atau modul |
| Delta | Modbus RTU/TCP serta komunikasi serial atau Ethernet sesuai seri PLC |
Tabel tersebut merupakan gambaran umum, bukan daftar lengkap seluruh fitur setiap merek. Sebelum merancang komunikasi, periksa manual resmi CPU dan modul yang akan digunakan.
4. Contoh Arsitektur Komunikasi PLC di Industri
Bayangkan sebuah sistem pengendalian pompa pada fasilitas pengolahan air.
PLC bertugas membaca tekanan, mengendalikan motor, dan mengirimkan informasi ke ruang kontrol. Arsitektur komunikasinya dapat terdiri dari beberapa bagian.
- PLC dan remote I/O: menggunakan PROFINET, EtherNet/IP, atau jaringan lain yang didukung perangkat.
- PLC dan VSD: menggunakan Modbus RTU, Modbus TCP, atau protokol drive yang sesuai.
- PLC dan HMI: menggunakan protokol komunikasi yang didukung oleh PLC dan HMI.
- PLC dan SCADA: menggunakan driver komunikasi native, OPC UA, atau protokol lain yang kompatibel.
- SCADA dan platform IIoT: dapat menggunakan gateway atau aplikasi perantara untuk meneruskan data melalui MQTT.
Tidak semua perangkat harus menggunakan protokol yang sama. Sebuah sistem dapat menggabungkan beberapa jaringan dan protokol sekaligus.
5. Bagaimana Mengintegrasikan PLC dari Berbagai Merek?
Integrasi antarmerek dapat dilakukan jika perangkat memiliki protokol yang kompatibel atau menggunakan gateway yang sesuai.
Sebagai contoh, PLC Siemens dapat bertukar data dengan perangkat dari merek lain melalui Modbus TCP jika keduanya mendukung fungsi tersebut. Alternatif lainnya adalah menggunakan OPC UA, protokol native yang didukung kedua perangkat, atau gateway protokol.
Beberapa hal yang harus diperiksa adalah:
- Kompatibilitas protokol: pastikan kedua perangkat mendukung protokol yang sama.
- Peran komunikasi: tentukan perangkat yang bertindak sebagai client/server, controller/device, atau master/slave sesuai protokolnya.
- Pemetaan data: periksa alamat register, nama tag, tipe data, skala, dan urutan byte.
- Kinerja komunikasi: tentukan interval pembaruan, timeout, dan mekanisme pemulihan koneksi.
- Keamanan jaringan: batasi akses, pisahkan jaringan kontrol bila diperlukan, dan gunakan mekanisme autentikasi serta enkripsi yang tersedia.
Jika kedua perangkat tidak mendukung protokol yang sama, gateway dapat digunakan untuk menerjemahkan komunikasi. Namun, gateway harus dipilih berdasarkan protokol, peran perangkat, kebutuhan kinerja, dan fungsi yang benar-benar diperlukan.
6. Tips Troubleshooting Komunikasi PLC
Ketika PLC tidak dapat berkomunikasi dengan perangkat lain, lakukan pemeriksaan secara bertahap.
- Periksa kabel, konektor, catu daya, dan indikator komunikasi.
- Periksa alamat IP, subnet mask, dan konfigurasi jaringan untuk komunikasi Ethernet.
- Untuk komunikasi serial, periksa baud rate, parity, stop bit, alamat perangkat, polaritas, dan terminasi jika diperlukan.
- Periksa konfigurasi protokol, peran komunikasi, serta parameter koneksi.
- Verifikasi alamat register, pemetaan tag, tipe data, dan skala nilai.
- Periksa diagnostic buffer, status koneksi, timeout, dan error code pada PLC maupun perangkat terkait.
- Gunakan dokumentasi produsen untuk memastikan fungsi komunikasi didukung oleh perangkat.
Hindari mengubah banyak parameter sekaligus. Lakukan pemeriksaan secara sistematis agar penyebab gangguan dapat ditemukan lebih cepat.
7. Bagaimana Memilih Protokol yang Tepat?
Pemilihan protokol harus mempertimbangkan kebutuhan aplikasi, bukan hanya merek PLC.
- Untuk remote I/O dan kontrol mesin, pilih jaringan yang didukung perangkat dan memenuhi kebutuhan waktu siklus.
- Untuk integrasi VSD dan instrumen, Modbus RTU atau Modbus TCP sering menjadi pilihan praktis.
- Untuk integrasi antarmerek dan pertukaran data terstruktur, pertimbangkan OPC UA jika didukung.
- Untuk telemetri dan aplikasi IIoT, MQTT dapat digunakan melalui broker atau gateway yang sesuai.
- Untuk aplikasi safety, gunakan perangkat dan protokol safety yang memenuhi persyaratan keselamatan sistem.
Selain kompatibilitas, pertimbangkan kecepatan, keandalan, kemudahan pemeliharaan, ketersediaan teknisi, keamanan siber, dan biaya integrasi.
Kesimpulan
Protokol komunikasi merupakan bagian penting dari sistem otomasi industri karena memungkinkan PLC bertukar data dengan perangkat lapangan, sistem kontrol, dan aplikasi tingkat lebih tinggi.
PROFINET, EtherNet/IP, PROFIBUS DP, CC-Link, dan EtherCAT banyak digunakan untuk kebutuhan jaringan kontrol tertentu. Modbus RTU dan Modbus TCP sangat berguna untuk integrasi perangkat, sedangkan OPC UA dan MQTT mendukung kebutuhan pertukaran data dan IIoT.
Bagi engineer dan teknisi otomasi, memahami protokol komunikasi akan membantu dalam merancang sistem yang kompatibel, melakukan troubleshooting, dan mengintegrasikan perangkat dari berbagai merek dengan lebih efektif.
