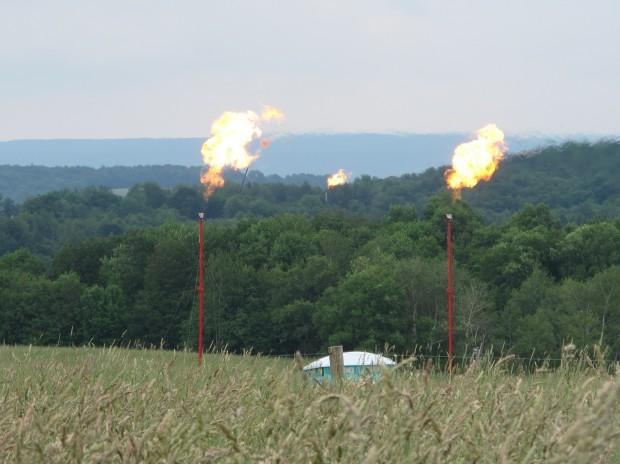

Flare merupakan salah satu bagian penting dalam fasilitas industri minyak dan gas bumi (migas). Peralatan ini digunakan untuk membakar gas hidrokarbon yang dialirkan ke sistem flare ketika gas tersebut perlu dibuang secara terkendali. Flare banyak ditemukan di kilang minyak, fasilitas pemrosesan gas alam, terminal LNG, dan platform produksi migas lepas pantai.
Bagi engineer proses, instrumentasi, kontrol, dan keselamatan industri, memahami sistem flare sangat penting. Sistem ini melibatkan berbagai peralatan, seperti flare stack, flare header, knockout drum, pilot burner, pressure safety valve (PSV), serta sistem pemantauan dan pengendalian.
1. Apa Itu Flare?
Flare adalah sistem pembakaran gas yang dirancang untuk menangani gas hidrokarbon yang tidak dapat digunakan kembali atau harus dilepaskan dari proses melalui jalur pembuangan yang dirancang khusus.
Gas tersebut dapat berasal dari kondisi operasi tertentu, proses startup dan shutdown, gangguan proses, atau pelepasan dari perangkat proteksi tekanan. Gas kemudian dialirkan melalui jaringan pipa menuju flare untuk dibakar.
Pembakaran flare bertujuan mengurangi pelepasan langsung gas hidrokarbon yang mudah terbakar. Namun, flare tetap menghasilkan emisi dan tidak menghilangkan seluruh dampak lingkungan. Efektivitasnya bergantung pada desain, komposisi gas, kondisi operasi, dan kualitas pembakaran.
2. Mengapa Flare Diperlukan di Industri Migas?
Ada beberapa alasan utama penggunaan flare pada fasilitas migas.
Menangani gas berlebih
Pada kondisi tertentu, jumlah gas yang dihasilkan dapat melebihi kebutuhan proses atau kapasitas sistem penanganan gas. Gas yang tidak dapat ditangani oleh sistem normal dapat dialirkan menuju flare sesuai desain fasilitas.
Mendukung sistem proteksi tekanan
Ketika tekanan pada peralatan proses meningkat hingga mencapai kondisi yang memerlukan pelepasan tekanan, perangkat seperti pressure safety valve (PSV) dapat mengalirkan gas menuju sistem flare.
Sistem flare harus dirancang untuk menerima beban pelepasan yang telah diperhitungkan. Flare sendiri tidak menggantikan fungsi proteksi tekanan pada peralatan.
Menangani kondisi startup dan shutdown
Selama startup atau shutdown, kondisi aliran dan tekanan dapat berbeda dari operasi normal. Sistem flare dapat digunakan untuk menangani gas yang perlu dialihkan selama tahapan tersebut.
Menangani kondisi darurat
Dalam skenario tertentu, gas dapat dialihkan menuju flare untuk mengurangi inventori hidrokarbon dalam peralatan atau jaringan proses. Tindakan ini merupakan bagian dari filosofi keselamatan fasilitas yang harus dirancang dan dioperasikan sesuai prosedur.

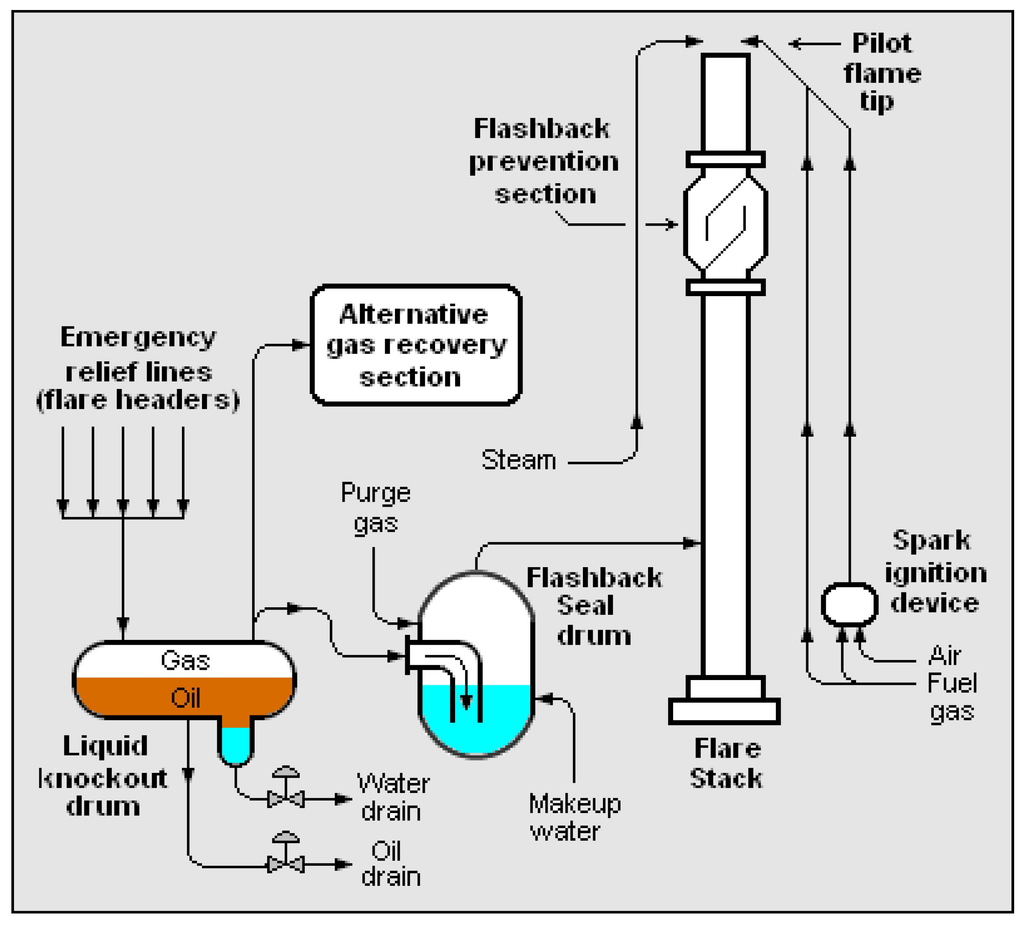

3. Bagaimana Cara Kerja Sistem Flare?
Secara umum, sistem flare terdiri dari beberapa tahapan berikut.
1. Gas berasal dari peralatan proses
Gas dapat berasal dari separator, jaringan relief, atau peralatan lain yang terhubung dengan sistem flare sesuai desain.
2. Gas dialirkan melalui flare header
Flare header merupakan jaringan pipa yang mengumpulkan aliran gas dari berbagai sumber. Ukuran pipa dan kapasitas sistem harus mempertimbangkan skenario pelepasan yang relevan.
3. Cairan dipisahkan di knockout drum
Knockout drum berfungsi memisahkan cairan yang terbawa dalam aliran gas. Pemisahan ini penting untuk mengurangi risiko cairan mencapai flare tip dan menimbulkan pembakaran yang tidak diinginkan.
4. Gas mengalir menuju flare tip
Gas yang telah melewati peralatan terkait dialirkan menuju ujung flare atau flare tip. Bentuk dan desain flare tip memengaruhi karakteristik aliran serta pembakaran.
5. Gas dibakar dengan bantuan sistem pengapian
Pilot burner menyediakan sumber nyala untuk membantu penyalaan gas flare. Sistem pemantauan pilot dapat digunakan untuk mengetahui apakah nyala pilot tersedia.
Apabila terjadi kegagalan penyalaan atau nyala padam, tindakan yang diperlukan bergantung pada desain sistem, alarm, interlock, dan prosedur operasi fasilitas.
4. Komponen Utama Sistem Flare
Berikut beberapa komponen yang umum ditemukan dalam sistem flare.
| Komponen | Fungsi |
|---|---|
| Flare stack | Menempatkan titik pembakaran pada ketinggian yang dirancang untuk memenuhi persyaratan keselamatan. |
| Flare tip | Mengatur pelepasan gas dan karakteristik nyala sesuai desain. |
| Pilot burner | Menyediakan sumber nyala untuk membantu membakar gas flare. |
| Ignition system | Menyalakan pilot menggunakan metode pengapian yang dirancang. |
| Flare header | Mengumpulkan gas dari berbagai sumber proses dan relief. |
| Knockout drum | Memisahkan cairan dari aliran gas sebelum mencapai flare tip. |
| Purge gas system | Membantu mencegah masuknya udara ke sistem flare pada konfigurasi yang memerlukannya. |
| Flare gas recovery system | Mengambil kembali sebagian gas untuk dimanfaatkan, jika kondisi operasi memungkinkan. |
Komponen aktual dapat berbeda menurut kapasitas, jenis fasilitas, komposisi gas, persyaratan lingkungan, dan filosofi desain sistem.
5. Jenis-Jenis Flare di Industri Migas

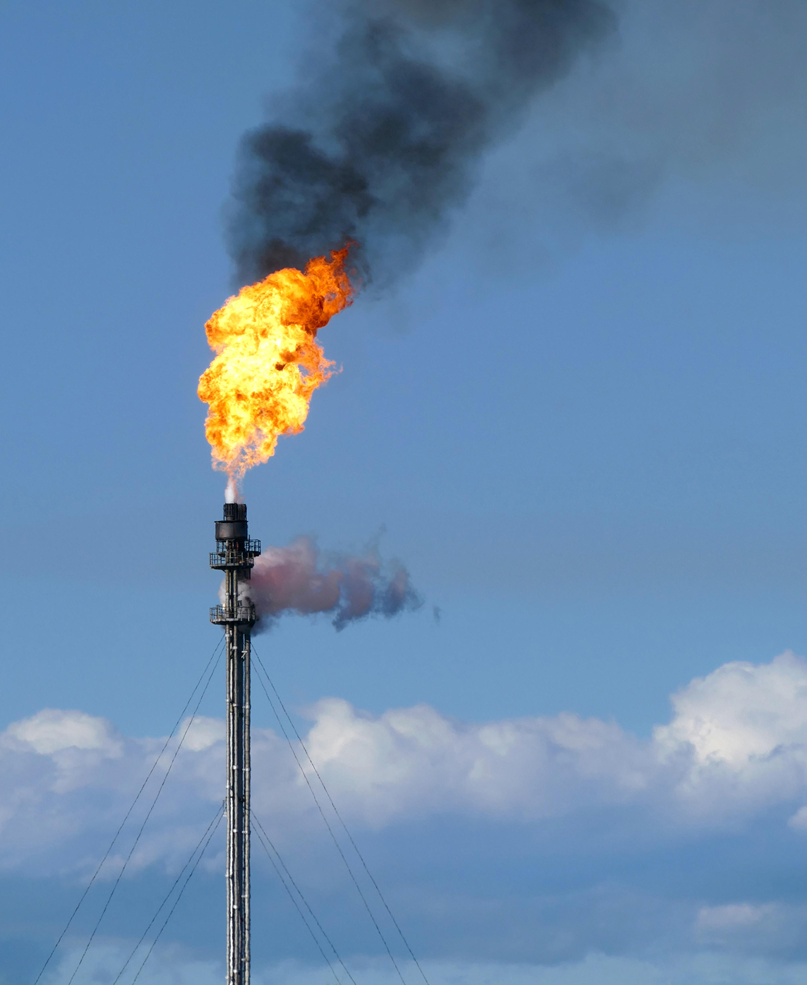

Elevated flare
Elevated flare memiliki flare tip pada menara tinggi. Jenis ini banyak dijumpai di kilang minyak dan fasilitas pemrosesan gas. Ketinggian menara ditentukan berdasarkan perhitungan desain, termasuk radiasi panas, dispersi, dan keselamatan personel.
Ground flare
Ground flare melakukan pembakaran dekat permukaan tanah. Pada enclosed ground flare, proses pembakaran berlangsung di dalam selubung yang dirancang khusus. Konfigurasi ini dapat membantu mengendalikan tampilan nyala dan karakteristik pembakaran, bergantung pada desainnya.
Offshore flare
Offshore flare digunakan pada platform produksi migas lepas pantai. Penempatan dan orientasinya dirancang dengan mempertimbangkan struktur platform, arah angin, radiasi panas, personel, dan peralatan di sekitarnya.
Pemilihan jenis flare harus mempertimbangkan kondisi proses, kapasitas pelepasan, lokasi, persyaratan lingkungan, dan analisis keselamatan.
6. Peran Instrumentasi dan Sistem Kontrol pada Flare
Sistem flare berkaitan erat dengan instrumentasi, otomasi, dan keselamatan industri. Berbagai instrumen digunakan untuk memantau kondisi operasi dan membantu operator mengetahui keadaan sistem.
Pressure Transmitter (PT)
Pressure transmitter dapat digunakan untuk memantau tekanan pada flare header atau bagian lain yang memerlukan pemantauan. Data tekanan membantu operator memahami kondisi sistem, terutama saat terjadi perubahan beban pelepasan gas.
Pressure Safety Valve (PSV)
PSV merupakan perangkat proteksi tekanan yang umumnya bekerja secara mekanis. Ketika tekanan mencapai kondisi pembukaan sesuai set pressure dan karakteristik desainnya, PSV melepaskan fluida untuk membantu melindungi peralatan.
PSV tidak boleh diasumsikan selalu memerlukan perintah dari PLC atau DCS untuk membuka.
Pilot Flame Monitoring
Sistem pemantauan pilot digunakan untuk mendeteksi keberadaan nyala pilot. Informasi ini dapat ditampilkan pada sistem pemantauan atau digunakan oleh logika kontrol yang dirancang untuk kebutuhan operasional dan keselamatan.
PLC dan DCS
PLC atau distributed control system (DCS) dapat digunakan untuk memantau parameter, menampilkan alarm, mengelola fungsi kontrol tertentu, dan menyediakan informasi kepada operator. Fungsi yang diterapkan bergantung pada desain fasilitas.
SIS dan ESD
Safety Instrumented System (SIS) dan Emergency Shutdown (ESD) digunakan untuk fungsi keselamatan yang ditetapkan melalui analisis bahaya dan filosofi proteksi fasilitas. Keduanya tidak otomatis menggantikan sistem proteksi mekanis seperti PSV.
Tidak semua flare memiliki arsitektur kontrol yang sama. Instrumen, alarm, interlock, dan fungsi keselamatan harus mengikuti desain serta dokumen rekayasa yang berlaku.
7. Contoh Skenario Operasi Flare
Misalnya, tekanan pada sebuah separator gas meningkat akibat gangguan proses.
- Tekanan separator meningkat hingga mencapai kondisi yang memerlukan proteksi.
- PSV membuka sesuai karakteristik desain dan mengalirkan gas ke jalur relief.
- Gas mengalir melalui jaringan flare header.
- Knockout drum memisahkan cairan yang terbawa dalam aliran gas.
- Gas mencapai flare tip dan dibakar dengan bantuan sistem pilot yang tersedia.
Skenario ini merupakan gambaran umum. Urutan dan respons aktual bergantung pada desain sistem, skenario relief, serta prosedur operasi yang disetujui.
Perlu diperhatikan bahwa flare bukan solusi untuk semua penyebab kenaikan tekanan. Akar masalah proses tetap harus diidentifikasi dan ditangani oleh tim operasi dan rekayasa.
8. Perbedaan Flare, Vent, dan Flare Gas Recovery
Ketiga istilah ini sering dijumpai dalam pembahasan fasilitas migas, tetapi memiliki fungsi berbeda.
| Aspek | Flare | Vent | Flare Gas Recovery |
|---|---|---|---|
| Prinsip | Gas dibakar | Gas dilepaskan tanpa pembakaran | Gas dikumpulkan dan dipulihkan |
| Tujuan | Menangani gas melalui pembakaran terkendali | Melepaskan gas melalui sistem yang dirancang untuk tujuan tersebut | Mengurangi kehilangan gas dan emisi |
| Hasil | Produk pembakaran, termasuk CO₂ dan air | Gas yang dilepaskan | Gas yang dapat dimanfaatkan kembali setelah memenuhi persyaratan |
| Pertimbangan | Radiasi panas, emisi, dan stabilitas nyala | Toksisitas, sifat mudah terbakar, dan dispersi | Kapasitas kompresor, tekanan, komposisi gas, dan keandalan |
Pelepasan melalui vent tidak otomatis aman. Keputusan penggunaan vent atau flare harus mempertimbangkan karakteristik gas, lokasi pelepasan, risiko bagi personel, dan persyaratan lingkungan.
Flare gas recovery dapat digunakan untuk menangkap sebagian gas dari sistem flare dan mengembalikannya ke proses atau sistem pemanfaatan lain. Penerapannya bergantung pada tekanan, komposisi gas, kebutuhan kompresi, dan skenario operasi.
9. Tantangan Operasi dan Pemeliharaan Flare
Beberapa masalah yang perlu diperhatikan dalam pengoperasian sistem flare antara lain:
- Pilot flame failure: nyala pilot padam sehingga kemampuan penyalaan gas dapat terganggu.
- Liquid carryover: cairan terbawa menuju flare tip akibat kondisi aliran atau pemisahan yang tidak memadai.
- Excessive flare load: laju aliran gas melebihi kondisi yang dipertimbangkan dalam desain.
- Flame instability: nyala menjadi tidak stabil akibat karakteristik gas atau kondisi pembakaran.
- Excessive radiation: radiasi panas berpotensi membahayakan personel dan peralatan.
- Emisi pembakaran: flare dapat menghasilkan CO₂, NOx, serta CO dan hidrokarbon yang tidak terbakar pada kondisi tertentu.
- Kehilangan gas: gas yang masih memiliki nilai ekonomis terbuang ketika sistem flare sering digunakan.
Pemeliharaan perlu mengikuti prosedur fasilitas, termasuk pemeriksaan komponen, pengujian fungsi yang relevan, pemantauan kondisi operasi, serta evaluasi terhadap tren gangguan.
10. Kesimpulan
Flare merupakan bagian penting dari sistem penanganan gas dan keselamatan di fasilitas industri migas. Sistem ini menangani gas yang perlu dibuang melalui pembakaran terkendali, termasuk pada kondisi operasi tertentu, startup, shutdown, dan skenario pelepasan tekanan.
Pemahaman mengenai flare tidak hanya mencakup flare stack dan nyala api, tetapi juga flare header, knockout drum, PSV, pilot burner, instrumentasi, PLC/DCS, SIS/ESD, dan flare gas recovery.
Integrasi yang tepat antara sistem proses, perangkat proteksi, instrumentasi, kontrol, dan prosedur operasi membantu menjaga keselamatan fasilitas, keandalan operasi, dan pengendalian emisi. Upaya pemulihan gas juga dapat mengurangi kehilangan hidrokarbon apabila layak secara teknis dan ekonomis.
