Pendahuluan
Pembangkit Listrik Tenaga Uap (PLTU) berbahan bakar batu bara menghasilkan gas buang dari proses pembakaran di boiler. Gas buang tersebut dapat mengandung berbagai polutan, seperti sulfur dioksida (SO₂), nitrogen oksida (NOx), dan partikulat yang perlu dipantau serta dikendalikan sebelum dilepaskan ke atmosfer.
Salah satu teknologi yang digunakan untuk memantau emisi tersebut adalah CEMS (Continuous Emission Monitoring System). CEMS merupakan sistem pemantauan emisi secara kontinu yang menggabungkan instrumen pengukuran, gas analyzer, sistem akuisisi data, dan perangkat lunak pengolahan data.
Dalam operasional PLTU, CEMS membantu operator mengetahui kondisi emisi, mengevaluasi kinerja peralatan pengendali polusi, dan menyediakan data untuk pelaporan lingkungan sesuai ketentuan yang berlaku.
1. Apa Itu CEMS?
CEMS adalah sistem yang dirancang untuk mengukur dan merekam konsentrasi polutan serta parameter gas buang secara berkelanjutan atau pada interval pengukuran yang ditentukan oleh sistem.
Berbeda dengan pengambilan sampel manual yang hanya menggambarkan kondisi pada waktu tertentu, CEMS menyediakan rangkaian data yang membantu menunjukkan perubahan emisi selama pembangkit beroperasi.
Sistem CEMS umumnya terdiri dari beberapa bagian utama:
- Sampling system: mengambil dan mengalirkan sampel gas menuju analyzer, untuk sistem extractive.
- Gas analyzer: mengukur konsentrasi gas tertentu.
- Particulate monitor: mengukur partikulat atau debu dalam gas buang.
- Flow monitor: mengukur laju aliran gas jika diperlukan.
- DAHS (Data Acquisition and Handling System): mengumpulkan, mengolah, memvalidasi, menyimpan, dan menyiapkan data untuk pelaporan.
CEMS bukan peralatan yang menghilangkan polutan secara langsung. Fungsinya adalah menyediakan data pengukuran untuk membantu pemantauan emisi dan evaluasi kinerja pengendalian pencemaran udara.
2. Posisi CEMS dalam Proses Pengendalian Emisi PLTU
Pada PLTU batu bara, gas buang melewati beberapa tahapan proses sebelum dilepaskan melalui cerobong. Konfigurasi aktual bergantung pada desain pembangkit dan teknologi pengendalian emisi yang digunakan.
Secara umum, alurnya meliputi:
- Boiler: batu bara dibakar untuk menghasilkan panas yang digunakan dalam pembangkitan uap.
- ESP (Electrostatic Precipitator) atau bag filter: mengurangi partikulat dan abu terbang dari gas buang.
- FGD (Flue Gas Desulfurization): mengurangi kandungan SO₂.
- Sistem pengendalian NOx: misalnya SCR (Selective Catalytic Reduction) atau SNCR (Selective Non-Catalytic Reduction), jika terpasang.
- CEMS dan stack: CEMS mengukur emisi pada titik pengukuran yang ditetapkan, sedangkan stack merupakan jalur pelepasan gas buang ke atmosfer.
Urutan ESP, FGD, sistem pengendalian NOx, dan titik CEMS tidak selalu sama pada setiap pembangkit. Lokasi pengukuran harus mengikuti desain instalasi serta persyaratan pemantauan yang berlaku.
3. Parameter yang Diukur oleh CEMS
Parameter CEMS ditentukan berdasarkan jenis sumber emisi, teknologi pengukuran, dan ketentuan lingkungan yang berlaku.
| Parameter | Fungsi pemantauan |
|---|---|
| SO₂ (Sulfur Dioxide) | Memantau emisi sulfur dioksida dan membantu mengevaluasi kinerja FGD. |
| NOx (Nitrogen Oxides) | Memantau emisi nitrogen oksida dari proses pembakaran. |
| PM (Particulate Matter) | Mengukur partikulat atau debu yang terbawa gas buang. |
| O₂ (Oxygen) | Menjadi parameter pendukung untuk evaluasi pembakaran dan koreksi konsentrasi emisi. |
| Laju aliran gas | Membantu menghitung laju emisi apabila dikombinasikan dengan konsentrasi dan data pendukung yang diperlukan. |
| Parameter tambahan | Dapat mencakup CO, CO₂, Hg, HF, temperatur, tekanan, atau kelembapan sesuai desain dan persyaratan yang berlaku. |
Catatan penting: parameter yang wajib dipantau tidak boleh ditentukan hanya berdasarkan daftar umum di atas. Untuk PLTU di Indonesia, acuan teknis perlu diperiksa terhadap peraturan baku mutu emisi pembangkit listrik tenaga termal dan ketentuan pemantauan yang berlaku. Permen LHK Nomor 15 Tahun 2019 merupakan salah satu referensi regulasi terkait baku mutu emisi pembangkit listrik tenaga termal.
4. Cara Kerja CEMS
Secara umum, CEMS dapat menggunakan metode extractive atau in-situ. Pemilihan metode bergantung pada parameter yang diukur, karakteristik gas buang, lokasi pemasangan, serta kebutuhan pemeliharaan.
A. Extractive CEMS
Pada metode extractive, sampel gas diambil dari duct atau cerobong dan dialirkan ke analyzer melalui jalur sampel.
Tahapan kerjanya:
- Sampling probe mengambil sampel gas buang.
- Sampel dialirkan melalui sample line, yang dapat menggunakan pemanas untuk mencegah kondensasi.
- Sistem pengondisian sampel melakukan filtrasi atau penyesuaian kondisi sesuai prinsip pengukuran.
- Gas analyzer mengukur konsentrasi polutan.
- Hasil pengukuran dikirim ke sistem akuisisi data untuk diproses dan disimpan.
Salah satu tantangan metode ini adalah memastikan sampel tetap representatif. Kebocoran, penyumbatan filter, kondensasi, dan kehilangan komponen gas dapat menyebabkan hasil pengukuran menyimpang.
B. In-situ CEMS
Metode in-situ melakukan pengukuran langsung di dalam duct atau cerobong, tanpa membawa seluruh sampel gas ke analyzer terpisah.
Pada sistem optik cross-stack, perangkat pemancar dan penerima ditempatkan pada sisi berlawanan dari jalur gas. Perangkat menganalisis interaksi cahaya dengan gas yang diukur untuk menentukan konsentrasi parameter tertentu.
Keuntungan metode ini adalah kebutuhan sample line dapat dikurangi. Namun, kondisi debu, temperatur, kelembapan, akses pemeliharaan, dan gangguan pada jalur optik tetap harus diperhatikan.
Kedua metode memiliki kelebihan dan keterbatasan. Pemilihan teknologi harus mempertimbangkan persyaratan kinerja, kondisi aktual gas buang, serta prosedur jaminan mutu pengukuran.
5. Komponen Utama CEMS
CEMS bukan hanya sebuah gas analyzer, tetapi merupakan sistem pengukuran yang terdiri dari beberapa komponen yang saling terhubung.
| Komponen | Fungsi |
|---|---|
| Sampling probe | Mengambil sampel gas pada sistem extractive. |
| Sample line | Mengalirkan sampel dari cerobong menuju analyzer. |
| Sample conditioning system | Menjaga kondisi sampel agar sesuai dengan metode pengukuran. |
| Gas analyzer | Mengukur konsentrasi gas tertentu. |
| Dust monitor | Mengukur partikulat atau debu menggunakan teknologi yang sesuai. |
| Flow monitor | Mengukur kecepatan atau laju aliran gas. |
| Calibration system | Menyediakan sarana pemeriksaan menggunakan gas standar atau metode verifikasi yang sesuai. |
| DAHS | Mengumpulkan, mengolah, memvalidasi, menyimpan, dan menyiapkan data untuk pelaporan. |
Pada sistem extractive, komponen seperti pompa sampel, filter, jalur berpemanas, dan perangkat pengondisian dapat menjadi bagian penting dari instalasi. Tidak semua konfigurasi membutuhkan komponen yang sama.
6. Integrasi CEMS dengan DCS dan Sistem Pelaporan
Dalam sistem otomasi PLTU, data CEMS dapat ditampilkan pada HMI atau DCS untuk membantu operator memantau kondisi emisi. Sistem pelaporan lingkungan juga dapat menerima data dari sistem akuisisi sesuai arsitektur dan ketentuan yang berlaku.

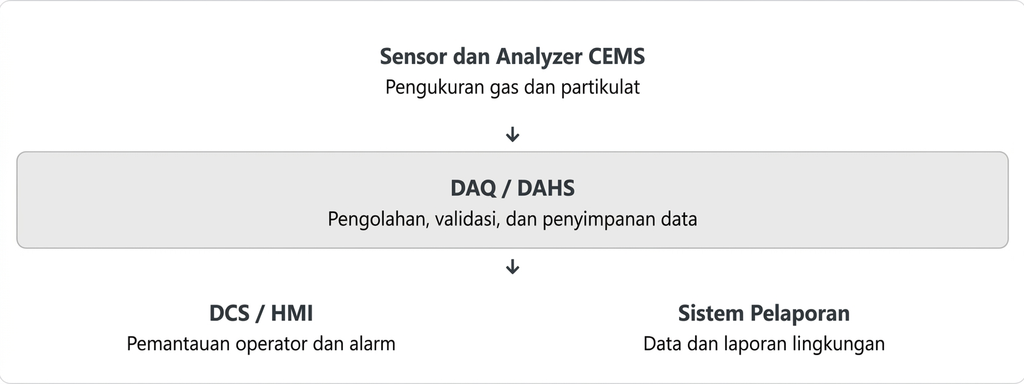

Arsitektur sederhananya adalah:
Integrasi dapat menggunakan protokol komunikasi industri seperti Modbus TCP, Modbus RTU, OPC, atau sinyal hardwired, sesuai kemampuan perangkat dan desain sistem.
Hal-hal yang perlu diperhatikan meliputi:
- Komunikasi: memastikan data dan status instrumen diterima dengan benar.
- Alarm: memberi peringatan ketika parameter melewati batas yang dikonfigurasi atau ketika instrumen mengalami gangguan.
- Validasi data: membedakan data normal, data dalam kondisi kalibrasi, data tidak valid, dan kehilangan komunikasi.
- Pencatatan: menyimpan data historis untuk analisis tren dan pelaporan.
- Keamanan jaringan: membatasi akses dan menerapkan segmentasi jaringan sesuai kebijakan keamanan OT.
Di Indonesia, integrasi data emisi secara daring diatur antara lain dalam Permen LHK Nomor 13 Tahun 2021 tentang Sistem Informasi Pemantauan Emisi Industri Secara Terus Menerus. Penerapan pada fasilitas tertentu harus mengikuti ketentuan dan prosedur integrasi yang berlaku.
Perlu diingat bahwa CEMS terutama merupakan sistem pemantauan, bukan sistem pengendalian polusi. Data CEMS dapat digunakan untuk mengevaluasi proses dan mendukung keputusan operator, tetapi kendali otomatis terhadap FGD atau peralatan lainnya harus dirancang dan divalidasi secara terpisah.
7. Kalibrasi dan Pemeliharaan CEMS
Keakuratan data CEMS sangat bergantung pada kondisi instrumen, prosedur kalibrasi, dan kualitas pemeliharaan. Karena data emisi dapat digunakan untuk evaluasi kinerja dan pelaporan lingkungan, pengendalian mutu pengukuran merupakan bagian penting dari operasional sistem.
Beberapa kegiatan pemeliharaan yang perlu diperhatikan adalah:
- Zero check: memeriksa respons analyzer terhadap gas nol yang sesuai dengan metode pengukuran.
- Span check: memeriksa respons analyzer menggunakan gas standar dengan konsentrasi yang diketahui.
- Calibration: melakukan penyesuaian instrumen apabila diperlukan dan diizinkan oleh prosedur.
- Leak check: memastikan jalur sampel tidak mengalami kebocoran pada sistem extractive.
- Preventive maintenance: memeriksa probe, filter, pompa sampel, sample line, analyzer, dan sistem kalibrasi.
- Data validation: mengevaluasi status instrumen, data yang hilang, hasil pemeriksaan mutu, serta kondisi yang menyebabkan data tidak valid.
Jadwal dan metode pemeriksaan harus mengikuti manual produsen, spesifikasi kinerja, serta ketentuan QA/QC yang berlaku. Kalibrasi saja tidak selalu cukup untuk membuktikan bahwa seluruh sistem CEMS menghasilkan data yang akurat.
8. Perbedaan CEMS, ESP, FGD, dan DCS
Keempat sistem ini memiliki fungsi yang berbeda, tetapi saling mendukung dalam operasional PLTU.
| Sistem | Fungsi utama |
|---|---|
| CEMS | Mengukur dan memantau emisi gas buang. |
| ESP | Mengurangi partikulat atau abu terbang. |
| FGD | Mengurangi sulfur dioksida. |
| DCS | Memantau dan mengendalikan proses pembangkit. |
Sebagai contoh, ESP mengurangi partikulat yang terbawa gas buang, sedangkan CEMS memantau konsentrasi partikulat yang terukur pada titik pengukuran. Jika data menunjukkan perubahan emisi partikulat, operator dapat mengevaluasi kondisi ESP dan faktor proses lainnya.
Demikian pula, FGD bertugas mengurangi SO₂, sedangkan CEMS menyediakan data yang membantu menilai kondisi emisi SO₂. Perubahan pembacaan harus dievaluasi bersama status analyzer dan parameter proses sebelum menyimpulkan bahwa peralatan mengalami gangguan.
9. Contoh Analisis Gangguan CEMS di PLTU
Misalnya, operator melihat peningkatan pembacaan SO₂ pada HMI atau sistem pemantauan CEMS.
Langkah pemeriksaan secara umum dapat dilakukan sebagai berikut:
Langkah 1 — Verifikasi data
Periksa status analyzer, alarm instrumen, kondisi kalibrasi, dan kualitas data untuk memastikan pembacaan dapat digunakan.
Langkah 2 — Periksa sistem pengukuran
Untuk sistem extractive, periksa probe, filter, pompa, sample line, dan kemungkinan kebocoran atau kondensasi.
Langkah 3 — Evaluasi proses
Periksa parameter operasi FGD, perubahan beban pembangkit, kualitas batu bara, dan kondisi proses terkait.
Langkah 4 — Tindak lanjut
Lakukan tindakan sesuai prosedur operasi, dokumentasikan hasil pemeriksaan, dan evaluasi kembali data setelah tindakan dilakukan.
Peningkatan nilai SO₂ tidak selalu berarti FGD mengalami kerusakan. Penyebabnya bisa berasal dari kondisi proses, perubahan beban, kualitas batu bara, atau masalah pengukuran. Karena itu, diagnosis perlu didasarkan pada pemeriksaan data dan kondisi aktual.
10. Kesimpulan
CEMS merupakan bagian penting dari sistem pemantauan lingkungan di PLTU. Sistem ini menggabungkan instrumen pengukuran, analyzer, sistem akuisisi data, komunikasi, dan perangkat lunak untuk memantau emisi secara kontinu.
Bagi engineer instrumentasi, teknisi, dan praktisi otomasi industri, pemahaman CEMS mencakup prinsip pengukuran gas, sistem sampling, kalibrasi, pemeliharaan analyzer, integrasi DCS, validasi data, serta pelaporan lingkungan.
Dengan pengukuran yang andal dan pemeliharaan yang tepat, CEMS dapat mendukung evaluasi kinerja peralatan pengendali emisi dan membantu pengelola PLTU memenuhi kewajiban pemantauan lingkungan.
