PLTB (Pembangkit Listrik Tenaga Bayu) merupakan salah satu jenis pembangkit listrik yang memanfaatkan energi angin untuk menghasilkan energi listrik. Dengan menggunakan turbin angin dan generator, energi kinetik dari pergerakan udara diubah menjadi energi mekanik, kemudian dikonversi menjadi energi listrik.
Teknologi PLTB menjadi bagian penting dalam pengembangan energi terbarukan karena dapat menghasilkan listrik tanpa proses pembakaran bahan bakar selama pengoperasiannya.
Pada artikel ini, kita akan membahas bagaimana proses pembangkitan listrik di PLTB, komponen utama yang digunakan, sistem kontrol, serta kelebihan dan tantangan dalam pengoperasiannya.
1. Apa Itu PLTB?
PLTB adalah pembangkit listrik yang menggunakan energi angin sebagai sumber energi utama. Istilah bayu merupakan istilah bahasa Indonesia yang berarti angin.
Prinsip kerja PLTB pada dasarnya menyerupai pembangkit listrik lainnya, yaitu menggunakan generator untuk mengubah energi mekanik menjadi energi listrik. Perbedaannya terletak pada sumber energi yang digunakan untuk memutar generator.
Pada PLTU, generator digerakkan oleh turbin uap. Pada PLTA, generator digerakkan oleh turbin air. Sementara itu, pada PLTB, generator digerakkan oleh turbin angin.
Secara umum, alur konversi energi pada PLTB adalah sebagai berikut:
Energi angin → Energi mekanik → Energi listrik → Penyaluran ke jaringan listrik.
2. Prinsip Kerja PLTB
Angin merupakan udara yang bergerak akibat adanya perbedaan tekanan udara. Energi kinetik yang terdapat pada angin dapat dimanfaatkan menggunakan bilah turbin yang dirancang secara aerodinamis.
Ketika angin melewati bilah turbin, gaya aerodinamis yang dihasilkan akan menyebabkan rotor berputar. Putaran rotor kemudian diteruskan ke generator melalui sistem poros, baik secara langsung maupun melalui gearbox.
Generator mengubah energi mekanik tersebut menjadi energi listrik melalui prinsip induksi elektromagnetik.
Listrik yang dihasilkan selanjutnya dapat melewati sistem konverter dan transformator sebelum disalurkan ke jaringan listrik.

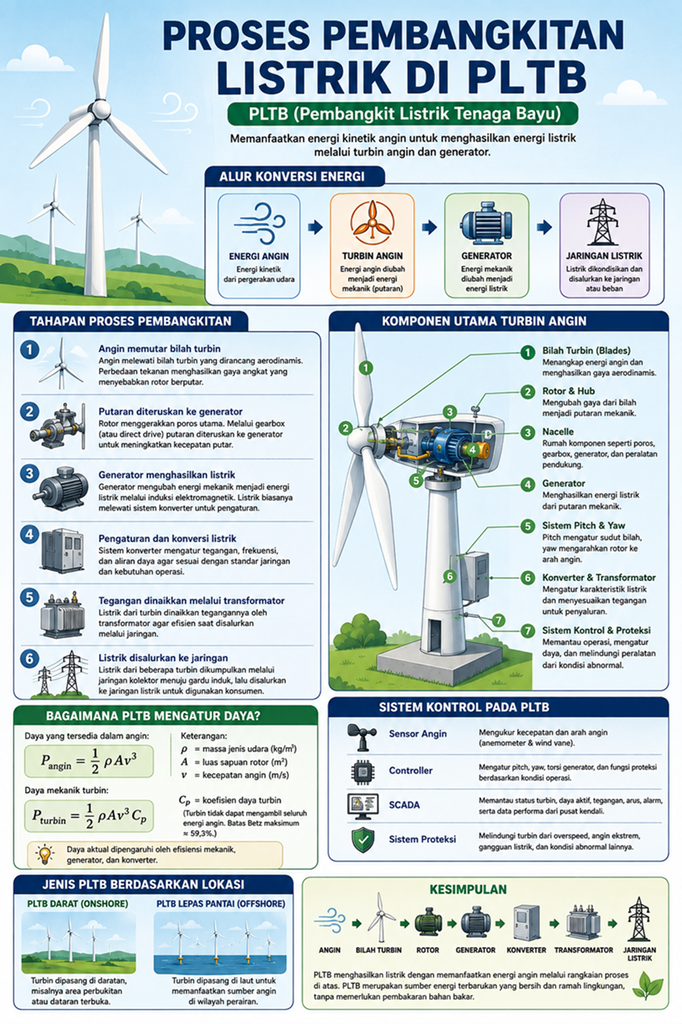

3. Tahapan Proses Pembangkitan Listrik di PLTB
3.1. Angin Memutar Bilah Turbin
Tahap pertama dimulai ketika angin melewati bilah turbin angin.
Bilah turbin memiliki bentuk aerodinamis yang dirancang untuk menghasilkan gaya angkat ketika terkena aliran udara. Gaya tersebut menyebabkan rotor dan hub berputar.
Besarnya energi yang dapat dimanfaatkan dipengaruhi oleh beberapa faktor, antara lain:
- Kecepatan angin.
- Diameter rotor.
- Massa jenis udara.
- Efisiensi aerodinamis bilah turbin.
Semakin besar luas sapuan rotor dan semakin tinggi kecepatan angin, semakin besar pula potensi energi yang tersedia.
3.2. Putaran Rotor Diteruskan ke Generator
Rotor yang terdiri atas bilah dan hub terhubung dengan poros utama.
Pada turbin angin yang menggunakan gearbox, putaran poros utama diteruskan ke gearbox untuk meningkatkan kecepatan putar sebelum diteruskan ke generator.
Sementara itu, turbin dengan teknologi direct drive menggunakan generator yang dirancang untuk beroperasi pada kecepatan putar yang lebih rendah sehingga tidak memerlukan gearbox.
Pemilihan teknologi ini bergantung pada desain turbin, kapasitas pembangkit, dan pertimbangan teknis serta ekonomis.
3.3. Generator Menghasilkan Energi Listrik
Putaran mekanik dari rotor menggerakkan generator.
Di dalam generator, energi mekanik diubah menjadi energi listrik melalui induksi elektromagnetik. Generator dapat menggunakan berbagai teknologi, seperti generator induksi atau generator sinkron, termasuk generator magnet permanen.
Pada banyak turbin angin modern, keluaran generator dihubungkan dengan sistem elektronika daya untuk mengatur tegangan, frekuensi, dan aliran daya sesuai kebutuhan sistem.
3.4. Sistem Konverter Mengatur Karakteristik Listrik
Turbin angin modern umumnya menggunakan sistem konverter elektronika daya, terutama pada turbin dengan pengaturan kecepatan variabel.
Konverter berfungsi untuk membantu mengatur karakteristik listrik yang dihasilkan generator agar sesuai dengan kebutuhan sistem kelistrikan.
Fungsi konverter dapat meliputi:
- Mengatur tegangan dan frekuensi keluaran.
- Mengendalikan aliran daya aktif.
- Membantu pengaturan daya reaktif.
- Mendukung persyaratan interkoneksi jaringan.
- Membantu pengoperasian generator pada rentang kecepatan yang sesuai.
Tidak semua konfigurasi turbin menggunakan konverter dengan fungsi yang sama. Jenis generator dan arsitektur kelistrikan menentukan kebutuhan sistem konversinya.
3.5. Tegangan Dinaikkan melalui Transformator
Listrik dari turbin angin dikirimkan melalui sistem kelistrikan pembangkit menuju transformator.
Transformator digunakan untuk menaikkan tegangan listrik sehingga penyaluran energi melalui jaringan kolektor menjadi lebih efisien.
Pada ladang angin yang terdiri atas banyak turbin, listrik dari masing-masing turbin dikumpulkan melalui jaringan kolektor menuju gardu induk.
Di gardu induk, transformator dapat menaikkan tegangan lebih lanjut sesuai kebutuhan jaringan transmisi.
3.6. Listrik Disalurkan ke Jaringan
Setelah melalui sistem pengumpulan, transformasi, proteksi, dan pengukuran, listrik dari PLTB disalurkan ke jaringan listrik.
Sebelum terhubung ke jaringan, pembangkit harus memenuhi persyaratan interkoneksi yang berlaku, seperti ketentuan tegangan, frekuensi, proteksi, dan kemampuan pengaturan daya.
Listrik yang telah disalurkan kemudian dapat digunakan untuk memenuhi kebutuhan konsumen.
4. Komponen Utama pada PLTB
4.1. Bilah Turbin (Blades)
Bilah turbin berfungsi menangkap energi angin dan mengubahnya menjadi gaya aerodinamis yang menghasilkan putaran.
Bilah biasanya terbuat dari material komposit yang dirancang agar memiliki kekuatan mekanik, bobot, dan karakteristik aerodinamis yang sesuai.
4.2. Rotor dan Hub
Rotor merupakan bagian yang berputar dan terdiri atas bilah serta hub.
Hub berfungsi sebagai penghubung antara bilah turbin dan poros utama.
4.3. Nacelle
Nacelle adalah rumah komponen yang terletak di bagian atas menara turbin.
Komponen yang dapat berada di dalam nacelle antara lain:
- Poros utama.
- Gearbox.
- Generator.
- Sistem pengereman.
- Peralatan pelumasan dan pendinginan.
- Peralatan kontrol dan instrumentasi.
Konfigurasi komponen di dalam nacelle bergantung pada jenis dan desain turbin.
4.4. Menara (Tower)
Menara berfungsi menopang rotor dan nacelle pada ketinggian tertentu.
Ketinggian menara memengaruhi akses turbin terhadap sumber angin. Pemilihan ketinggian juga perlu mempertimbangkan kondisi lokasi, struktur, dan aspek keselamatan.
4.5. Sistem Pitch
Sistem pitch digunakan untuk mengatur sudut bilah turbin terhadap arah aliran angin.
Pengaturan sudut bilah bertujuan untuk mengoptimalkan penangkapan energi, mengendalikan daya, dan membantu melindungi turbin saat terjadi angin berkecepatan tinggi.
4.6. Sistem Yaw
Sistem yaw berfungsi mengarahkan rotor turbin agar menghadap arah angin yang sesuai.
Sistem ini biasanya terdiri atas motor penggerak, gearbox yaw, rem, dan sistem kendali arah.
Sensor arah angin memberikan informasi yang digunakan oleh controller untuk mengatur orientasi nacelle.
4.7. Generator
Generator mengubah energi mekanik menjadi energi listrik.
Teknologi generator yang digunakan dapat berupa generator induksi, generator sinkron, atau generator magnet permanen, tergantung pada arsitektur turbin.
4.8. Konverter dan Transformator
Konverter mengatur karakteristik listrik dan membantu mengendalikan aliran daya. Transformator menyesuaikan tegangan untuk kebutuhan jaringan kolektor dan penyaluran listrik.
4.9. Sistem Kontrol dan Proteksi
Sistem kontrol dan proteksi digunakan untuk menjaga operasi turbin agar tetap aman, andal, dan sesuai dengan batas desain.
Sistem ini dapat memantau berbagai parameter, seperti kecepatan angin, kecepatan rotor, temperatur, getaran, daya, tegangan, dan arus.
5. Sistem Kontrol dan Otomasi pada PLTB
Dalam dunia otomasi industri, PLTB merupakan salah satu contoh sistem yang mengintegrasikan instrumentasi, kontrol, elektronika daya, komunikasi industri, dan sistem pemantauan.
5.1. Sensor Kecepatan dan Arah Angin
Sensor anemometer digunakan untuk mengukur kecepatan angin, sedangkan wind vane digunakan untuk mengukur arah angin.
Data dari sensor tersebut digunakan untuk membantu menentukan strategi pengoperasian turbin.
5.2. Controller Turbin
Controller turbin mengolah data dari sensor dan mengatur berbagai fungsi operasi, seperti:
- Pengaturan sudut bilah (pitch control).
- Pengaturan orientasi nacelle (yaw control).
- Pengaturan torsi generator.
- Prosedur start-up dan shutdown.
- Respons terhadap kondisi angin dan gangguan.
Controller juga dapat berkomunikasi dengan sistem kontrol pembangkit dan perangkat pendukung lainnya.
5.3. Sistem SCADA
SCADA (Supervisory Control and Data Acquisition) digunakan untuk melakukan pemantauan dan pengawasan operasi turbin serta fasilitas PLTB.
Parameter yang dapat dipantau melalui SCADA meliputi:
- Daya aktif dan daya reaktif.
- Tegangan dan arus.
- Kecepatan angin.
- Kecepatan putar rotor.
- Status operasi turbin.
- Alarm dan gangguan.
- Temperatur komponen.
- Data produksi energi.
Pada ladang angin yang memiliki banyak turbin, SCADA membantu operator memantau kondisi pembangkit dari pusat kendali.
5.4. Sistem Proteksi
Sistem proteksi berfungsi mengurangi risiko kerusakan peralatan akibat kondisi operasi yang tidak normal.
Contoh kondisi yang dapat memicu tindakan proteksi antara lain:
- Kecepatan angin melebihi batas operasi.
- Kecepatan rotor terlalu tinggi.
- Temperatur komponen meningkat secara berlebihan.
- Getaran tidak normal.
- Gangguan listrik.
- Gangguan pada sistem kontrol.
Tindakan proteksi dapat berupa pembatasan daya, penghentian terkontrol, atau pemutusan peralatan sesuai desain sistem.
6. Perhitungan Dasar Daya Angin pada PLTB
Energi yang tersedia dalam aliran angin dapat dihitung menggunakan persamaan berikut:
P_angin = ½ × ρ × A × v³
Keterangan:
- P_angin = daya yang tersedia dalam angin (watt).
- ρ = massa jenis udara (kg/m³).
- A = luas sapuan rotor (m²).
- v = kecepatan angin (m/s).
Daya mekanik yang dapat diekstraksi oleh turbin dapat dinyatakan sebagai:
P_turbin = ½ × ρ × A × v³ × Cₚ
Keterangan tambahan:
- Cₚ = koefisien daya turbin.
Nilai Cₚ menunjukkan seberapa besar bagian daya yang tersedia dalam angin dapat diekstraksi oleh rotor. Berdasarkan batas Betz, turbin ideal tidak dapat mengekstraksi lebih dari sekitar 59,3% daya kinetik angin yang melewati luas sapuan rotor.
Daya listrik aktual akan dipengaruhi oleh efisiensi turbin, generator, konverter, dan komponen kelistrikan lainnya.
Mengapa Kecepatan Angin Sangat Berpengaruh?
Pada kondisi tertentu, daya yang tersedia dalam angin berbanding lurus dengan pangkat tiga kecepatan angin.
Artinya, perubahan kecepatan angin dapat memberikan pengaruh besar terhadap potensi daya yang tersedia. Namun, daya aktual turbin tetap dibatasi oleh karakteristik desain, termasuk batas daya maksimum generator dan sistem kontrol.
7. Jenis PLTB Berdasarkan Lokasi
7.1. PLTB Darat (Onshore Wind Farm)
PLTB darat dibangun di wilayah daratan, seperti area perbukitan, dataran terbuka, atau lokasi lain yang memiliki potensi angin memadai.
Keuntungan dan tantangannya antara lain:
- Akses pemeliharaan relatif lebih mudah dibandingkan pembangkit lepas pantai.
- Infrastruktur konstruksi perlu disesuaikan dengan kondisi lokasi.
- Ketersediaan lahan dan kondisi lingkungan perlu diperhatikan.
- Potensi angin harus dikaji melalui pengukuran dan analisis yang memadai.
7.2. PLTB Lepas Pantai (Offshore Wind Farm)
PLTB lepas pantai dibangun di wilayah perairan dengan menggunakan struktur penopang yang sesuai.
Lokasi lepas pantai dapat menawarkan kondisi angin yang menarik, tetapi pembangunan dan pemeliharaannya menghadapi tantangan tambahan.
Aspek yang perlu diperhatikan antara lain:
- Kondisi gelombang dan cuaca laut.
- Struktur fondasi atau sistem terapung.
- Korosi akibat lingkungan laut.
- Kabel bawah laut.
- Logistik dan akses pemeliharaan.
- Biaya konstruksi dan operasi.
8. Kelebihan PLTB
PLTB memiliki beberapa kelebihan sebagai sumber energi terbarukan, antara lain:
- Menggunakan sumber energi terbarukan. Angin merupakan sumber energi alam yang dapat dimanfaatkan secara berkelanjutan.
- Tidak memerlukan pembakaran bahan bakar saat pembangkitan. Turbin angin tidak menghasilkan emisi dari proses pembakaran bahan bakar untuk menghasilkan listrik.
- Dapat dikembangkan dalam skala yang beragam. Teknologi turbin angin dapat digunakan untuk berbagai kebutuhan, mulai dari sistem tertentu berskala kecil hingga ladang angin berskala besar.
- Mendukung diversifikasi sumber energi. PLTB dapat menjadi salah satu bagian dari sistem pembangkitan listrik yang menggunakan beragam sumber energi.
9. Tantangan dalam Pengoperasian PLTB
Meskipun memiliki banyak manfaat, PLTB juga menghadapi sejumlah tantangan teknis dan operasional.
9.1. Ketergantungan pada Kecepatan Angin
Angin bersifat berubah-ubah sehingga produksi listrik PLTB tidak selalu konstan.
PLTB termasuk pembangkit dengan sumber energi variabel (Variable Renewable Energy atau VRE).
9.2. Integrasi dengan Jaringan Listrik
Perubahan daya keluaran PLTB perlu dikelola agar tidak mengganggu kestabilan sistem kelistrikan.
Perencanaan operasi, prakiraan angin, pengaturan daya, dan kemampuan sistem jaringan menjadi faktor penting dalam integrasi PLTB.
9.3. Pemeliharaan Komponen Mekanik
Bilah turbin, gearbox, poros, generator, dan sistem yaw merupakan beberapa komponen yang memerlukan inspeksi serta pemeliharaan berkala.
Kondisi lingkungan dan beban mekanik dapat memengaruhi keandalan komponen tersebut.
9.4. Pemilihan Lokasi
Pengembangan PLTB memerlukan studi potensi angin, kondisi infrastruktur, aspek lingkungan, serta kelayakan teknis dan ekonomi.
Lokasi dengan kecepatan angin yang tinggi belum tentu menjadi lokasi terbaik apabila faktor lainnya tidak mendukung.
10. Contoh Pemanfaatan PLTB di Indonesia
Indonesia memiliki beberapa proyek pembangkit listrik tenaga bayu, di antaranya PLTB Sidrap dan PLTB Tolo I di Sulawesi Selatan.
PLTB Sidrap merupakan salah satu proyek pembangkit tenaga bayu yang dikenal luas di Indonesia. PLTB Tolo I di Jeneponto juga menjadi contoh pengembangan pembangkit angin berskala besar.
Pengembangan PLTB di Indonesia memerlukan pemetaan potensi angin dan kajian kelayakan yang mempertimbangkan aspek teknis, infrastruktur, ekonomi, serta kondisi sosial dan lingkungan.
11. Kesimpulan
PLTB merupakan pembangkit listrik yang memanfaatkan energi kinetik angin untuk menghasilkan energi listrik melalui turbin angin dan generator.
Proses pembangkitan listrik di PLTB dimulai dari angin yang memutar bilah turbin, kemudian putaran tersebut diteruskan ke generator untuk menghasilkan listrik. Listrik selanjutnya diatur melalui sistem elektronika daya, dinaikkan tegangannya melalui transformator, dan disalurkan ke jaringan listrik.
Sistem kontrol, instrumentasi, SCADA, dan proteksi memiliki peran penting dalam menjaga efisiensi, keandalan, serta keselamatan operasi PLTB.
Dengan memanfaatkan sumber energi terbarukan, PLTB dapat menjadi bagian dari pengembangan sistem energi yang lebih beragam dan mendukung upaya pengurangan ketergantungan terhadap bahan bakar fosil.
Memahami prinsip kerja PLTB merupakan langkah penting bagi para pelajar, mahasiswa, teknisi, engineer, dan praktisi industri yang ingin mempelajari teknologi pembangkitan listrik dan energi terbarukan.
