Pendahuluan
Energi listrik dapat dihasilkan dari berbagai sumber energi, salah satunya adalah panas yang tersimpan di dalam bumi. Teknologi yang memanfaatkan sumber energi tersebut disebut Pembangkit Listrik Tenaga Panas Bumi (PLTP) atau Geothermal Power Plant.
PLTP memanfaatkan panas bumi untuk menghasilkan uap atau memanaskan fluida kerja. Uap tersebut kemudian digunakan untuk menggerakkan turbin yang terhubung dengan generator listrik.
Lalu, bagaimana proses pembangkitan listrik di PLTP berlangsung? Apa saja peralatan yang digunakan dan bagaimana sistem kontrolnya?
Artikel ini membahas prinsip kerja PLTP secara bertahap, mulai dari reservoir panas bumi hingga energi listrik disalurkan ke jaringan.
1. Apa Itu PLTP?
PLTP adalah pembangkit listrik yang menggunakan energi panas bumi sebagai sumber energi utama untuk menghasilkan listrik.
Panas bumi berasal dari energi panas di dalam bumi yang memanaskan batuan dan fluida di bawah permukaan. Pada lokasi dengan kondisi geologi yang sesuai, fluida panas tersebut dapat diekstraksi melalui sumur produksi dan dimanfaatkan dalam sistem pembangkitan listrik.
Secara umum, PLTP mengubah energi panas bumi menjadi energi mekanik melalui turbin, kemudian mengubah energi mekanik menjadi energi listrik melalui generator.
Rangkaian konversi energi pada PLTP:
Energi panas bumi → Energi uap atau fluida kerja → Energi mekanik → Energi listrik
Teknologi PLTP yang digunakan bergantung pada karakteristik reservoir, temperatur, tekanan, dan kondisi fluida panas bumi.
2. Bagaimana Proses Pembangkitan Listrik di PLTP?
Salah satu konfigurasi yang umum digunakan adalah PLTP jenis flash steam. Pada sistem ini, air panas bumi bertekanan tinggi dipisahkan untuk menghasilkan uap yang digunakan dalam turbin.

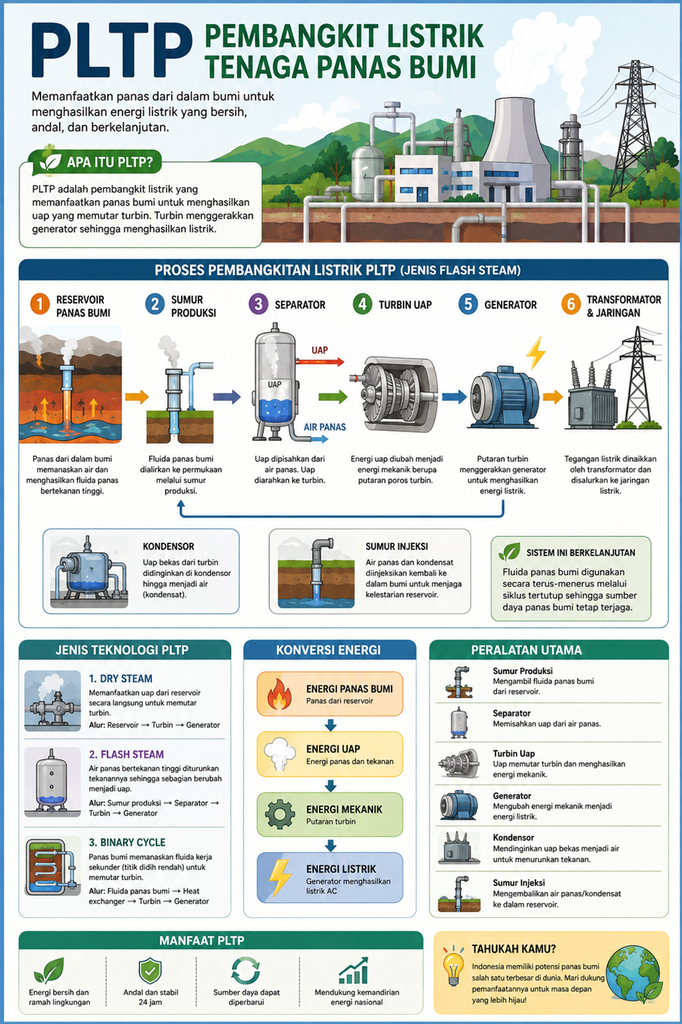

Berikut tahapan proses pembangkitan listrik di PLTP.
2.1. Reservoir Panas Bumi
Reservoir panas bumi merupakan lapisan batuan di bawah permukaan bumi yang menyimpan panas dan fluida panas.
Energi panas dari dalam bumi memanaskan air yang berada di dalam reservoir. Fluida tersebut dapat memiliki temperatur dan tekanan yang tinggi sehingga berpotensi dimanfaatkan untuk menghasilkan energi listrik.
Karakteristik reservoir yang perlu dipertimbangkan antara lain:
- Temperatur fluida panas bumi.
- Tekanan reservoir.
- Laju aliran fluida.
- Permeabilitas batuan.
- Komposisi kimia fluida.
Data reservoir menjadi dasar dalam menentukan teknologi pembangkit, kapasitas produksi, dan desain sistem sumur.
2.2. Pengambilan Fluida melalui Sumur Produksi
Fluida panas bumi dialirkan dari reservoir menuju permukaan melalui sumur produksi (production well).
Pada kondisi tertentu, tekanan reservoir dapat mendorong fluida naik ke permukaan. Sistem produksi juga dapat menggunakan peralatan tambahan, seperti pompa, sesuai dengan karakteristik lapangan panas bumi.
Setelah mencapai permukaan, fluida dialirkan melalui pipa menuju fasilitas pengolahan panas bumi atau sistem pengumpulan uap (steam gathering system).
Peralatan yang umum ditemukan meliputi:
- Production wellhead.
- Katup pengendali aliran.
- Pipa pengumpul fluida.
- Pressure transmitter.
- Temperature transmitter.
- Flow measurement system.
2.3. Pemisahan Uap dan Air Panas pada Separator
Pada PLTP jenis flash steam, fluida panas bertekanan tinggi dialirkan menuju separator atau flash tank.
Ketika tekanan fluida diturunkan, sebagian air panas mengalami proses flashing, yaitu perubahan cepat dari fase cair menjadi uap.
Separator berfungsi memisahkan uap dari air panas yang masih berbentuk cair.
Hasil pemisahan terdiri atas:
- Uap: dialirkan menuju turbin setelah melalui sistem pengondisian yang diperlukan.
- Air panas (brine): dapat diarahkan ke sistem injeksi atau diproses sesuai dengan desain pembangkit.
Beberapa pembangkit menggunakan sistem double flash, yaitu pemanfaatan kembali sebagian energi fluida melalui tahap flashing tambahan pada tekanan yang lebih rendah.
2.4. Uap Menggerakkan Turbin
Uap dari separator dialirkan menuju turbin melalui sistem perpipaan dan pengaturan katup.
Sebelum memasuki turbin, uap dapat melewati peralatan pemisah kelembapan atau demister untuk mengurangi kandungan droplet air yang dapat merusak sudu turbin.
Di dalam turbin, energi uap diubah menjadi energi mekanik berupa putaran poros.
Proses konversi energinya adalah sebagai berikut:
- Uap mengalir melalui saluran masuk turbin.
- Tekanan dan energi uap dimanfaatkan melalui sudu-sudu turbin.
- Poros turbin berputar akibat gaya yang dihasilkan aliran uap.
- Putaran poros diteruskan ke generator.
Turbin harus dioperasikan pada kondisi yang sesuai dengan batas tekanan, temperatur, kecepatan, dan getaran yang ditetapkan oleh desain peralatan.
2.5. Generator Menghasilkan Energi Listrik
Poros turbin terhubung secara mekanis dengan generator.
Ketika poros generator berputar, medan magnet dan kumparan di dalam generator mengalami perubahan hubungan fluks magnet. Proses induksi elektromagnetik tersebut menghasilkan energi listrik.
Pada sistem pembangkit AC, generator umumnya menghasilkan listrik tiga fase.
Peralatan pendukung generator antara lain:
| Peralatan | Fungsi |
|---|---|
| Generator | Mengubah energi mekanik menjadi energi listrik |
| Automatic Voltage Regulator (AVR) | Mengatur tegangan eksitasi generator |
| Generator Protection Relay | Mendeteksi dan mengamankan gangguan listrik |
| Synchronizing System | Membantu proses sinkronisasi dengan jaringan |
| Generator Circuit Breaker | Menghubungkan atau memutus generator dari sistem kelistrikan |
2.6. Uap Bekas Didinginkan di Kondensor
Setelah melewati turbin, uap bertekanan rendah dialirkan menuju kondensor (condenser).
Di dalam kondensor, uap didinginkan hingga berubah menjadi air atau kondensat.
Kondensor memiliki beberapa fungsi penting:
- Mengubah uap bekas menjadi kondensat.
- Mengurangi tekanan balik (back pressure) pada turbin.
- Membantu meningkatkan pemanfaatan energi dalam siklus pembangkitan.
- Menampung kondensat untuk dikelola atau dipompa ke sistem berikutnya.
Sistem pendinginan kondensor dapat menggunakan pendingin air, cooling tower, atau sistem pendingin udara, tergantung pada desain pembangkit.
Pada PLTP tertentu, gas yang tidak dapat terkondensasi (non-condensable gases) juga perlu ditangani dengan sistem khusus untuk mempertahankan kinerja kondensor.
2.7. Fluida Diinjeksikan Kembali ke Reservoir
Air panas yang telah dipisahkan dan kondensat yang sesuai untuk injeksi dapat dialirkan menuju sumur injeksi (injection well).
Fluida tersebut dikembalikan ke dalam reservoir untuk mendukung pengelolaan sumber daya panas bumi.
Proses injeksi membantu mengelola fluida reservoir dan, jika dirancang serta dioperasikan dengan tepat, mendukung keberlanjutan produksi panas bumi.
Namun, keberhasilan sistem injeksi dipengaruhi oleh kondisi reservoir, lokasi sumur, temperatur, tekanan, serta potensi pembentukan kerak dan korosi.
Pengelolaan reservoir harus dilakukan berdasarkan data dan evaluasi lapangan.
3. Jenis Teknologi Pembangkit Listrik Tenaga Panas Bumi
Terdapat tiga teknologi utama yang banyak digunakan untuk mengubah energi panas bumi menjadi energi listrik, yaitu dry steam, flash steam, dan binary cycle.
3.1. Dry Steam Power Plant
Pada teknologi dry steam, uap dari reservoir dialirkan secara langsung menuju turbin.
Uap tersebut digunakan untuk memutar turbin yang terhubung dengan generator listrik.
Alur proses:
Reservoir → Sumur produksi → Turbin → Generator → Jaringan listrik
Teknologi ini sesuai untuk lapangan panas bumi yang mampu menyediakan uap dalam jumlah dan kondisi yang memenuhi persyaratan operasi turbin.
3.2. Flash Steam Power Plant
Teknologi flash steam memanfaatkan fluida panas bertekanan tinggi. Ketika tekanan fluida diturunkan, sebagian air panas berubah menjadi uap.
Uap hasil proses tersebut digunakan untuk menggerakkan turbin.
Alur proses:
Sumur produksi → Separator → Turbin → Generator → Kondensor → Sistem injeksi
Teknologi ini banyak digunakan pada lapangan dengan sumber daya panas bumi yang sesuai untuk proses flashing.
3.3. Binary Cycle Power Plant
Teknologi binary cycle menggunakan fluida panas bumi untuk memanaskan fluida kerja sekunder melalui heat exchanger.
Fluida kerja sekunder memiliki titik didih lebih rendah daripada air. Ketika menerima panas, fluida tersebut berubah menjadi uap atau uap bertekanan yang digunakan untuk menggerakkan turbin.
Dalam sistem ini, fluida panas bumi tidak perlu bersentuhan langsung dengan turbin.
Alur proses:
Fluida panas bumi → Heat exchanger → Fluida kerja sekunder → Turbin → Generator
Salah satu keunggulan teknologi binary cycle adalah kemampuannya memanfaatkan sumber daya panas bumi dengan temperatur yang lebih rendah dibandingkan sebagian aplikasi flash steam.
4. Peralatan Utama pada PLTP
PLTP terdiri atas berbagai peralatan mekanik, listrik, instrumentasi, dan sistem kontrol yang bekerja secara terintegrasi.
Berikut beberapa peralatan utama yang umum dijumpai pada pembangkit panas bumi.
| No. | Peralatan | Fungsi Utama |
|---|---|---|
| 1 | Production Well | Mengambil fluida panas bumi dari reservoir |
| 2 | Steam Gathering System | Mengumpulkan dan mengalirkan uap atau fluida |
| 3 | Separator | Memisahkan uap dari air panas |
| 4 | Demister | Mengurangi kandungan droplet air pada uap |
| 5 | Steam Turbine | Mengubah energi uap menjadi energi mekanik |
| 6 | Generator | Mengubah energi mekanik menjadi energi listrik |
| 7 | Condenser | Mengondensasikan uap bekas turbin |
| 8 | Cooling Tower | Membantu membuang panas pada sistem pendinginan |
| 9 | Injection Well | Mengembalikan fluida ke reservoir |
| 10 | Transformer | Menaikkan atau menurunkan tegangan listrik |
| 11 | Switchyard | Menyalurkan dan menghubungkan listrik ke jaringan |
| 12 | Control System | Mengendalikan dan memantau proses pembangkit |
Susunan peralatan dapat berbeda antara satu PLTP dan lainnya, tergantung pada teknologi pembangkitan serta kondisi lapangan.
5. Sistem Kontrol dan Instrumentasi pada PLTP
Sebagai instalasi industri yang melibatkan tekanan, temperatur, aliran, dan peralatan berputar, PLTP membutuhkan sistem kontrol dan instrumentasi yang andal.
Sistem ini digunakan untuk menjaga proses pembangkitan berjalan sesuai dengan batas operasi yang ditetapkan.
5.1. Pengukuran Tekanan
Pressure Transmitter (PT) digunakan untuk mengukur tekanan pada berbagai bagian sistem, misalnya:
- Pipa uap.
- Separator.
- Saluran masuk turbin.
- Kondensor.
- Sistem injeksi.
Data tekanan dapat digunakan oleh sistem kontrol untuk mengatur katup dan mendeteksi kondisi abnormal.
5.2. Pengukuran Temperatur
Temperature Transmitter (TT) digunakan untuk memonitor temperatur fluida panas bumi, uap, air pendingin, dan peralatan.
Pengukuran temperatur diperlukan untuk memantau kondisi operasi serta melindungi peralatan dari kondisi yang melampaui batas desain.
5.3. Pengukuran Aliran
Flow Transmitter (FT) digunakan untuk mengukur laju aliran fluida.
Contoh penerapannya adalah pengukuran aliran uap menuju turbin, air panas bumi, fluida pendingin, dan fluida injeksi.
5.4. Sistem PLC dan DCS
Sistem PLC (Programmable Logic Controller) dan DCS (Distributed Control System) dapat digunakan untuk menjalankan fungsi kontrol, interlock, alarm, dan pemantauan proses.
Contoh fungsi kontrol yang dapat diterapkan:
- Pengaturan aliran uap menuju turbin.
- Pengendalian tekanan dan temperatur.
- Pemantauan level pada tangki.
- Pengaturan sistem pendingin.
- Interlock untuk melindungi peralatan.
- Pemantauan status pompa dan katup.
5.5. SCADA dan HMI
Sistem SCADA (Supervisory Control and Data Acquisition) dan HMI (Human Machine Interface) digunakan untuk menampilkan informasi proses kepada operator.
Operator dapat memonitor:
- Tekanan dan temperatur proses.
- Status peralatan.
- Alarm dan kejadian gangguan.
- Tren data proses.
- Kondisi operasi generator dan turbin.
Implementasi sistem kontrol harus mengikuti arsitektur dan persyaratan keselamatan yang sesuai dengan desain pembangkit.
6. Konversi Energi pada PLTP
Proses pembangkitan listrik di PLTP merupakan rangkaian konversi energi dari panas bumi menjadi listrik.
Berikut rangkaian konversi energi tersebut:
Rangkaian Konversi Energi
Energi Panas Bumi
Panas dari reservoir
Energi Uap
Energi panas dan tekanan fluida
Energi Mekanik
Putaran turbin dan poros
Energi Listrik
Generator menghasilkan listrik AC
Dalam proses tersebut, tidak seluruh energi panas dapat diubah menjadi listrik. Sebagian energi dilepas melalui kondensor dan sistem pendinginan. Efisiensi pembangkit dipengaruhi oleh karakteristik sumber daya panas bumi dan desain siklus pembangkitan.
7. Kelebihan dan Tantangan PLTP
Kelebihan PLTP
Beberapa karakteristik PLTP yang membuatnya penting dalam sistem energi antara lain:
- Memanfaatkan sumber energi panas bumi yang tersedia secara alami.
- Dapat menyediakan pembangkitan listrik secara berkelanjutan apabila sumber daya dikelola dengan baik.
- Tidak bergantung secara langsung pada intensitas sinar matahari atau kecepatan angin.
- Dapat mendukung diversifikasi sumber energi dan ketahanan pasokan listrik.
- Memiliki potensi emisi operasional yang lebih rendah dibandingkan sejumlah pembangkit berbahan bakar fosil, bergantung pada teknologi dan pengelolaannya.
Tantangan PLTP
Pengembangan dan pengoperasian PLTP juga menghadapi beberapa tantangan, antara lain:
- Eksplorasi panas bumi: diperlukan studi geologi, geofisika, dan pengeboran untuk menemukan sumber daya yang sesuai.
- Biaya pembangunan: pengeboran sumur dan pembangunan infrastruktur awal membutuhkan investasi yang besar.
- Kandungan kimia fluida: mineral tertentu dapat menyebabkan scaling dan korosi pada peralatan.
- Pengelolaan reservoir: produksi dan injeksi harus direncanakan agar sumber daya tetap terkelola dengan baik.
- Keandalan peralatan: turbin, separator, kondensor, pompa, dan sistem kontrol memerlukan pemeliharaan yang tepat.
Dengan perencanaan yang baik, berbagai tantangan tersebut dapat dikelola untuk mendukung operasi pembangkit.
8. Kesimpulan
Proses pembangkitan listrik di PLTP dimulai dari pemanfaatan panas bumi yang tersimpan di dalam reservoir.
Pada PLTP jenis flash steam, fluida panas bumi diambil melalui sumur produksi dan dialirkan ke separator untuk menghasilkan uap. Uap tersebut kemudian memutar turbin yang terhubung dengan generator untuk menghasilkan energi listrik.
Listrik selanjutnya diproses melalui sistem kelistrikan dan disalurkan ke jaringan. Sementara itu, fluida yang sesuai dapat dikembalikan ke dalam reservoir melalui sumur injeksi.
Selain flash steam, terdapat teknologi dry steam dan binary cycle yang digunakan sesuai dengan karakteristik sumber daya panas bumi.
Dengan memahami cara kerja PLTP, kita dapat lebih mengenal penerapan teknologi energi panas bumi, sistem kontrol industri, dan peran pembangkit energi terbarukan dalam sistem kelistrikan.
