Pembangkit Listrik Tenaga Air (PLTA) merupakan salah satu jenis pembangkit listrik yang memanfaatkan energi air untuk menghasilkan energi listrik. Prinsip dasarnya adalah mengubah energi potensial dan energi kinetik air menjadi energi mekanik melalui turbin, kemudian mengubah energi mekanik tersebut menjadi energi listrik menggunakan generator.

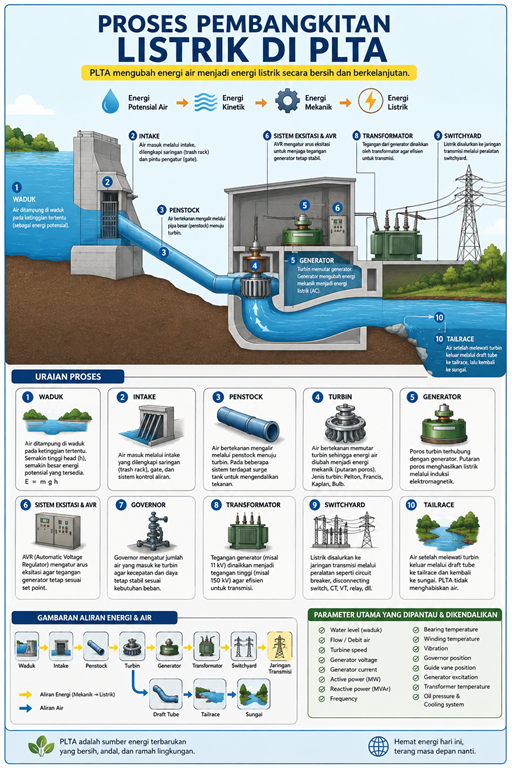

Secara sederhana, proses pembangkitan listrik di PLTA dapat digambarkan sebagai:
Energi air → Turbin → Generator → Transformator → Jaringan listrik
PLTA banyak digunakan karena air merupakan sumber energi yang dapat diperbarui melalui siklus hidrologi. Selain menghasilkan listrik, pembangkit tenaga air juga dapat memberikan kemampuan operasi yang fleksibel untuk membantu memenuhi kebutuhan sistem tenaga listrik.
Apa Itu PLTA?
PLTA adalah pembangkit listrik yang menggunakan energi dari aliran atau jatuhan air untuk memutar turbin. Putaran turbin kemudian diteruskan ke generator melalui poros sehingga generator menghasilkan energi listrik.
Besarnya energi yang tersedia terutama dipengaruhi oleh dua parameter penting, yaitu debit air (flow) dan head atau perbedaan elevasi air.
Secara sederhana, semakin besar debit air dan semakin tinggi head, semakin besar potensi energi yang dapat dimanfaatkan.
Dalam sistem PLTA dengan bendungan, air disimpan terlebih dahulu di dalam waduk. Ketika pembangkit beroperasi, air dialirkan dari elevasi yang lebih tinggi menuju turbin pada elevasi yang lebih rendah.
1. Waduk dan Bendungan
Proses pembangkitan dimulai dari waduk yang berfungsi menyimpan air.
Bendungan digunakan untuk menahan air sehingga terbentuk perbedaan elevasi antara permukaan air di waduk dan lokasi turbin. Perbedaan elevasi tersebut menghasilkan energi potensial yang dapat dimanfaatkan untuk pembangkitan listrik.
Energi potensial air secara sederhana dapat dituliskan:
E = m × g × h
Keterangan:
- E = energi potensial
- m = massa air
- g = percepatan gravitasi
- h = ketinggian atau head
Dalam pengoperasian PLTA, level waduk merupakan salah satu parameter penting yang dipantau karena berhubungan dengan ketersediaan air dan kemampuan pembangkit menghasilkan daya.
2. Intake
Air dari waduk masuk menuju sistem intake.
Intake merupakan struktur yang mengatur masuknya air menuju sistem pembawa air. Pada bagian ini dapat terdapat beberapa peralatan seperti:
- Trash rack
- Intake gate
- Stoplog
- Sistem pengoperasian gate
- Instrumentasi pengukuran level dan tekanan
Trash rack berfungsi menahan sampah atau benda berukuran besar agar tidak masuk ke sistem penstock dan merusak turbin.
Intake juga dapat dilengkapi dengan gate yang memungkinkan aliran air dihentikan atau diatur ketika dilakukan pemeliharaan maupun kondisi operasi tertentu.
3. Penstock
Dari intake, air dialirkan menuju turbin melalui penstock.
Penstock merupakan saluran tertutup atau pipa berukuran besar yang membawa air dengan tekanan tertentu menuju turbin.
Karena adanya perbedaan elevasi, air yang mengalir melalui penstock memiliki energi yang cukup besar. Energi tersebut kemudian dimanfaatkan oleh turbin.
Pada beberapa desain PLTA, sistem pembawa air juga dapat dilengkapi dengan surge tank atau surge chamber. Peralatan tersebut membantu mengendalikan perubahan tekanan akibat perubahan debit air yang cepat.
4. Turbin Air
Air dari penstock kemudian diarahkan menuju turbin.
Pada tahap ini terjadi perubahan energi hidrolik menjadi energi mekanik. Aliran air memberikan gaya pada runner turbin sehingga runner dan poros turbin berputar.
Pemilihan jenis turbin bergantung pada kondisi lokasi, terutama head dan debit air.
Beberapa jenis turbin yang umum digunakan adalah:
Turbin Pelton
Turbin Pelton termasuk impulse turbine dan umumnya digunakan pada kondisi head tinggi dan debit relatif lebih kecil.
Air diarahkan dalam bentuk jet berkecepatan tinggi menuju bucket pada runner sehingga menghasilkan putaran.
Turbin Francis
Turbin Francis termasuk reaction turbine dan banyak digunakan pada kondisi head menengah hingga tinggi dengan karakteristik debit tertentu.
Air masuk melalui spiral casing dan guide vane sebelum melewati runner.
Turbin Kaplan
Turbin Kaplan juga merupakan reaction turbine dan banyak digunakan pada kondisi head rendah dengan debit besar.
Salah satu karakteristik penting turbin Kaplan adalah blade runner yang dapat diatur pada desain tertentu sehingga kinerja turbin dapat disesuaikan dengan kondisi operasi.
5. Generator
Poros turbin dihubungkan dengan generator.
Ketika turbin berputar, rotor generator ikut berputar. Interaksi medan magnet dan konduktor pada generator menghasilkan tegangan listrik berdasarkan prinsip induksi elektromagnetik.
Dengan demikian terjadi perubahan energi:
Energi mekanik → Energi listrik
Generator PLTA menghasilkan listrik AC yang kemudian diteruskan ke sistem kelistrikan pembangkit.
6. Sistem Eksitasi dan AVR
Generator membutuhkan sistem eksitasi untuk membentuk medan magnet pada rotor.
Salah satu bagian penting sistem ini adalah Automatic Voltage Regulator (AVR).
AVR berfungsi mengatur eksitasi generator agar tegangan generator tetap berada pada nilai yang diinginkan selama kondisi operasi berubah.
Secara sederhana:
Perubahan beban → perubahan karakteristik tegangan → AVR mengatur eksitasi → tegangan generator dikendalikan
Sistem eksitasi dan AVR menjadi bagian penting dalam pengendalian tegangan dan kestabilan generator.
7. Governor
Selain pengaturan eksitasi, PLTA memiliki sistem governor untuk mengatur input energi mekanik ke turbin.
Governor mengatur jumlah air yang masuk ke turbin melalui pengaturan guide vane atau mekanisme pengaturan aliran lainnya.
Sebagai contoh, ketika kebutuhan daya meningkat, sistem kontrol dapat meningkatkan bukaan pengatur aliran sehingga debit air yang masuk ke turbin bertambah. Peningkatan energi hidrolik tersebut menghasilkan peningkatan torsi turbin.
Secara sederhana:
Beban listrik meningkat → kebutuhan daya meningkat → governor mengatur aliran air → torsi turbin meningkat → kecepatan generator dipertahankan
Governor memiliki peran penting dalam pengaturan kecepatan dan frekuensi generator.
8. Transformator
Listrik yang dihasilkan generator kemudian diteruskan menuju transformator daya.
Tegangan generator biasanya dinaikkan menggunakan generator step-up transformer agar listrik dapat ditransmisikan dengan lebih efisien pada jaringan tegangan tinggi.
Contoh sederhana:
11 kV → 150 kV
Nilai tegangan aktual tentu bergantung pada desain PLTA dan konfigurasi jaringan listrik yang terhubung.
Dengan menaikkan tegangan, arus untuk daya yang sama dapat dibuat lebih rendah sehingga membantu mengurangi rugi-rugi daya pada saluran transmisi.
9. Switchyard
Setelah melewati transformator, listrik diteruskan menuju switchyard.
Switchyard berfungsi sebagai titik penghubung antara pembangkit dan jaringan transmisi sekaligus menyediakan fasilitas untuk pengoperasian, isolasi, pengukuran, dan proteksi.
Beberapa peralatan yang umum ditemukan di switchyard antara lain:
- Circuit breaker
- Disconnecting switch
- Current Transformer (CT)
- Voltage Transformer (VT/CVT)
- Surge arrester
- Busbar
- Protection relay
Sistem proteksi akan mendeteksi kondisi abnormal seperti gangguan hubung singkat dan membantu mengisolasi bagian sistem yang mengalami gangguan.
10. Air Keluar Melalui Tailrace
Setelah energi air dimanfaatkan oleh turbin, air keluar melalui draft tube menuju tailrace.
Tailrace merupakan saluran yang mengembalikan air ke sungai atau badan air di bagian hilir.
Dengan demikian, PLTA pada dasarnya tidak menggunakan air sebagai bahan bakar yang habis terbakar. Air digunakan sebagai media untuk mentransfer energi dari perbedaan elevasi dan aliran air menuju turbin.
Sistem Kontrol dan Instrumentasi pada PLTA
Dari perspektif otomasi industri, PLTA merupakan sistem yang melibatkan berbagai sistem kontrol, instrumentasi, proteksi, dan monitoring.
Beberapa parameter penting yang dapat dipantau antara lain:
- Water level waduk
- Flow atau debit air
- Turbine speed
- Generator voltage
- Generator current
- Active power (MW)
- Reactive power (MVAr)
- Frequency
- Bearing temperature
- Winding temperature
- Vibration
- Governor position
- Guide vane position
- Generator excitation
- Transformer temperature
- Oil pressure
- Cooling system
Data dari berbagai instrumentasi tersebut dapat dikumpulkan melalui sistem kontrol dan ditampilkan pada sistem SCADA atau sistem monitoring pembangkit.
Operator dapat menggunakan data tersebut untuk memantau kondisi pembangkit, melakukan pengaturan operasi, serta membantu proses troubleshooting.
Aliran Energi pada PLTA
Jika dilihat dari perubahan bentuk energinya, proses PLTA dapat diringkas sebagai berikut:
Energi potensial air
↓
Energi kinetik/hidrolik
↓
Energi mekanik turbin
↓
Energi listrik generator
↓
Transformator
↓
Switchyard
↓
Jaringan transmisi
Sementara aliran airnya adalah:
Waduk → Intake → Penstock → Turbin → Draft Tube → Tailrace → Sungai
Jenis-Jenis Pembangkit Tenaga Air
Tidak semua PLTA menggunakan bendungan besar. Secara umum, sistem pembangkit tenaga air dapat menggunakan beberapa konfigurasi.
Impoundment
Sistem ini menggunakan bendungan untuk menyimpan air dalam reservoir. Air kemudian dilepaskan melalui turbin sesuai kebutuhan pembangkitan.
Run-of-River
Pada sistem run-of-river, sebagian aliran sungai diarahkan menuju turbin tanpa membutuhkan reservoir besar seperti pada sistem impoundment.
Pumped Storage
Pumped-storage hydropower menggunakan reservoir atas dan bawah. Ketika tersedia energi listrik berlebih, air dapat dipompa menuju reservoir atas. Ketika listrik dibutuhkan, air dialirkan kembali melalui turbin untuk menghasilkan listrik.
Konsep pumped storage sering dianalogikan sebagai baterai berskala besar untuk sistem tenaga listrik.
Kelebihan PLTA
Beberapa kelebihan PLTA antara lain:
- Menggunakan sumber energi terbarukan
Air merupakan bagian dari siklus hidrologi sehingga dapat terus tersedia selama kondisi hidrologinya mendukung. - Efisiensi pembangkitan yang tinggi
Sistem turbin-generator dapat dirancang untuk memanfaatkan energi air secara efektif. - Dapat beroperasi secara fleksibel
PLTA tertentu dapat menaikkan atau menurunkan output daya dengan relatif cepat. - Mendukung kestabilan sistem tenaga listrik
Kemampuan pengaturan daya membuat PLTA dapat berperan dalam menjaga keandalan jaringan. - Masa operasi panjang
Infrastruktur PLTA dapat dirancang untuk beroperasi dalam jangka waktu yang panjang dengan pemeliharaan yang tepat.
Tantangan dalam Pengoperasian PLTA
Meskipun memiliki banyak kelebihan, PLTA juga menghadapi berbagai tantangan, antara lain:
- Ketergantungan terhadap ketersediaan air
- Perubahan debit akibat kondisi hidrologi
- Sedimentasi waduk
- Pemeliharaan bendungan dan struktur sipil
- Keandalan turbin dan generator
- Vibrasi dan kondisi bearing
- Sistem proteksi generator dan transformator
- Pengendalian perubahan beban
- Keselamatan bendungan
- Dampak lingkungan dan pengelolaan ekosistem
Oleh karena itu, pengoperasian PLTA membutuhkan integrasi antara sistem sipil, mekanikal, elektrikal, instrumentasi, kontrol, dan sistem tenaga listrik.
Kesimpulan
PLTA mengubah energi air menjadi energi listrik melalui proses yang melibatkan waduk, intake, penstock, turbin, generator, transformator, dan switchyard.
Air dari waduk memiliki energi potensial karena berada pada elevasi tertentu. Ketika dialirkan melalui penstock, energi tersebut digunakan untuk memutar turbin. Putaran turbin kemudian menggerakkan generator untuk menghasilkan energi listrik.
Listrik dari generator selanjutnya dinaikkan tegangannya melalui transformator dan disalurkan melalui switchyard menuju jaringan transmisi.
Dari sisi otomasi, PLTA merupakan sistem yang menarik karena menggabungkan instrumentasi, PLC/control system, governor, AVR, SCADA, sistem proteksi, electrical system, dan mechanical system dalam satu kesatuan pembangkit.
Dengan memahami aliran energi dan air pada PLTA, kita dapat lebih mudah memahami bagaimana sebuah pembangkit tenaga air bekerja dari sisi mekanikal, elektrikal, instrumentasi, dan kontrol.
