PLTU (Pembangkit Listrik Tenaga Uap) merupakan salah satu jenis pembangkit listrik yang memanfaatkan energi panas untuk menghasilkan uap bertekanan dan temperatur tinggi. Uap tersebut digunakan untuk memutar turbin yang terhubung dengan generator sehingga menghasilkan energi listrik.
Pada PLTU berbahan bakar batubara, energi kimia yang tersimpan di dalam batubara terlebih dahulu diubah menjadi energi panas melalui proses pembakaran. Energi panas tersebut kemudian digunakan untuk menghasilkan uap, menggerakkan turbin, dan akhirnya menghasilkan listrik melalui generator.

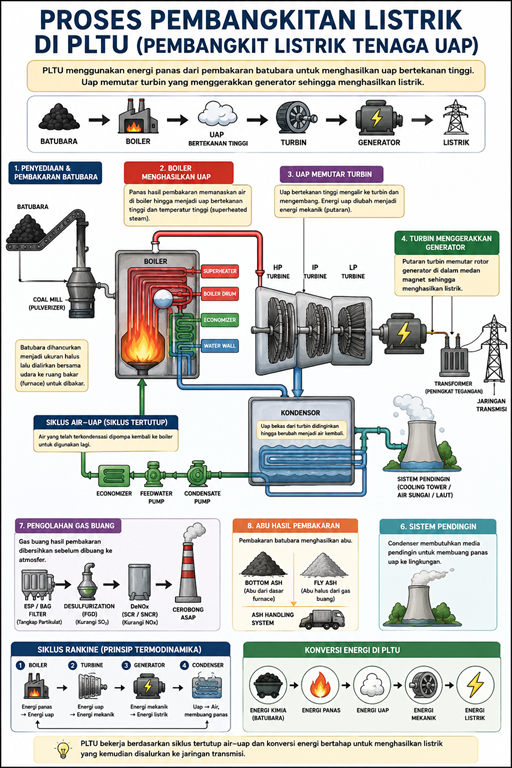

Secara sederhana, proses pembangkitan listrik di PLTU dapat digambarkan sebagai berikut:
Batubara → Boiler → Uap Bertekanan Tinggi → Turbin → Generator → Listrik
PLTU juga menggunakan air dan uap sebagai fluida kerja yang bersirkulasi melalui sistem secara berulang. Siklus termodinamika yang menjadi dasar proses ini dikenal sebagai siklus Rankine.
1. Penyediaan dan Persiapan Batubara
Pada PLTU berbahan bakar batubara, batubara menjadi sumber energi utama untuk menghasilkan panas.
Batubara yang diterima dari fasilitas penanganan bahan bakar terlebih dahulu dipindahkan menuju sistem coal handling. Selanjutnya, batubara dialirkan menuju coal mill atau pulverizer.
Coal mill berfungsi menghancurkan batubara menjadi partikel yang lebih halus. Batubara yang telah dihancurkan kemudian dibawa bersama udara menuju furnace atau ruang bakar boiler.
Proses ini bertujuan meningkatkan luas permukaan batubara sehingga proses pembakaran dapat berlangsung lebih efektif.
2. Pembakaran Batubara di Boiler
Batubara yang telah menjadi serbuk dibakar di dalam furnace boiler bersama udara pembakaran.
Reaksi pembakaran menghasilkan energi panas yang sangat besar. Panas tersebut digunakan untuk memanaskan air yang mengalir melalui pipa-pipa boiler.
Secara sederhana:
Energi kimia batubara → Energi panas
Di dalam boiler terdapat beberapa bagian penting, antara lain:
- Economizer
- Water wall
- Steam drum pada konfigurasi boiler tertentu
- Evaporator
- Superheater
- Reheater
Air yang masuk ke boiler secara bertahap mengalami peningkatan temperatur hingga berubah menjadi uap.
3. Pembentukan Uap Bertekanan Tinggi
Air umpan boiler terlebih dahulu dipanaskan dan kemudian mengalami proses penguapan.
Pada bagian economizer, temperatur air dinaikkan dengan memanfaatkan panas gas buang. Selanjutnya, air mengalami proses penguapan di bagian evaporator atau water wall.
Uap yang terbentuk kemudian dialirkan menuju superheater.
Superheater berfungsi meningkatkan temperatur uap sehingga menghasilkan superheated steam sebelum uap masuk ke turbin.
Uap dengan tekanan dan temperatur tinggi memiliki kandungan energi yang besar dan siap digunakan untuk menghasilkan kerja mekanik pada turbin.
4. Uap Menggerakkan Turbin
Uap bertekanan dan temperatur tinggi dari boiler dialirkan menuju steam turbine.
Ketika uap melewati sudu-sudu turbin, terjadi proses ekspansi. Energi yang terkandung dalam uap dikonversikan menjadi energi mekanik berupa putaran poros turbin.
Pada PLTU berkapasitas besar, turbin umumnya memiliki beberapa bagian, seperti:
- High Pressure Turbine (HP Turbine)
- Intermediate Pressure Turbine (IP Turbine)
- Low Pressure Turbine (LP Turbine)
Pada sistem dengan reheat, uap yang keluar dari HP turbine dikembalikan ke boiler untuk dipanaskan kembali sebelum dialirkan ke IP turbine. Sistem reheat merupakan salah satu modifikasi siklus Rankine yang digunakan untuk meningkatkan kinerja siklus.
Dengan demikian:
Energi uap → Energi mekanik berupa putaran turbin
5. Turbin Menggerakkan Generator
Poros turbin terhubung dengan generator.
Ketika turbin berputar, rotor generator ikut berputar di dalam medan magnet. Proses induksi elektromagnetik kemudian menghasilkan energi listrik.
Dengan demikian terjadi perubahan energi:
Energi mekanik → Energi listrik
Listrik yang dihasilkan generator kemudian dialirkan menuju transformator.
6. Transformator Menaikkan Tegangan
Tegangan listrik yang dihasilkan generator belum tentu sesuai dengan tegangan yang dibutuhkan jaringan transmisi.
Oleh karena itu, listrik dialirkan menuju main transformer atau transformator utama.
Transformator menaikkan tegangan listrik agar sesuai untuk disalurkan melalui jaringan transmisi.
Peningkatan tegangan pada sistem transmisi memungkinkan penyaluran daya listrik dengan arus yang lebih rendah untuk daya yang sama sehingga membantu mengurangi rugi-rugi daya pada saluran.
7. Uap Keluar Turbin Masuk ke Kondensor
Setelah melewati turbin, sebagian besar energi uap telah digunakan untuk menghasilkan kerja mekanik.
Uap keluaran turbin kemudian masuk ke condenser.
Di dalam condenser, uap didinginkan menggunakan media pendingin sehingga berubah kembali menjadi air atau kondensat.
Proses ini sangat penting karena memungkinkan air digunakan kembali sebagai fluida kerja dalam siklus.
Secara sederhana:
Uap → Pendinginan → Air kondensat
Siklus Rankine pada dasarnya menggunakan empat komponen utama, yaitu pompa, boiler, turbin, dan condenser.
8. Air Kondensat Dipompa Kembali ke Boiler
Air hasil kondensasi dikumpulkan dan kemudian dialirkan kembali menuju sistem air pengisi boiler.
Beberapa peralatan yang dapat ditemukan pada jalur ini antara lain:
- Condensate pump
- Feedwater pump
- Deaerator
- Low pressure heater
- High pressure heater
- Economizer
Feedwater pump meningkatkan tekanan air sehingga air dapat masuk kembali ke boiler pada tekanan yang diperlukan.
Dengan demikian, air dapat digunakan kembali untuk menghasilkan uap.
Proses ini membentuk siklus air-uap tertutup.
9. Sistem Pendingin
Condenser membutuhkan media pendingin untuk mengubah uap menjadi air.
Media pendingin dapat berasal dari berbagai sistem, misalnya:
- Air laut
- Air sungai
- Cooling tower
- Sistem pendingin tertutup
Pada sistem yang menggunakan cooling tower, panas dari condenser dipindahkan ke air pendingin dan kemudian dilepaskan ke lingkungan melalui proses pendinginan.
Sistem pendingin sangat penting karena kondisi condenser berpengaruh terhadap tekanan keluaran turbin dan kinerja keseluruhan siklus.
10. Pengolahan Gas Buang
Pembakaran batubara menghasilkan gas buang yang mengandung partikulat dan berbagai senyawa hasil pembakaran.
Oleh karena itu, PLTU dilengkapi dengan sistem pengendalian emisi sebelum gas buang dilepaskan melalui cerobong.
Beberapa teknologi yang dapat digunakan antara lain:
Electrostatic Precipitator (ESP)
ESP digunakan untuk menangkap partikulat atau fly ash dari gas buang.
Bag Filter
Bag filter menggunakan media filter untuk menangkap partikel dari aliran gas buang.
Flue Gas Desulfurization (FGD)
FGD digunakan untuk mengurangi kandungan sulfur dioksida atau SO₂ dari gas buang.
DeNOx
Sistem seperti SCR (Selective Catalytic Reduction) atau SNCR (Selective Non-Catalytic Reduction) dapat digunakan untuk mengurangi emisi nitrogen oksida atau NOx.
Gas buang yang telah melalui sistem pengolahan kemudian dialirkan menuju cerobong atau stack.
11. Penanganan Abu Batubara
Selain gas buang, proses pembakaran batubara juga menghasilkan abu.
Secara umum terdapat dua jenis abu yang sering dibahas dalam sistem PLTU:
Bottom ash, yaitu abu yang terkumpul di bagian bawah furnace.
Fly ash, yaitu partikel abu halus yang terbawa oleh gas buang dan kemudian ditangkap oleh sistem pengendalian partikulat.
Keduanya memerlukan sistem ash handling untuk pengumpulan, pemindahan, penyimpanan, dan pengelolaan lebih lanjut.
12. Siklus Rankine pada PLTU
Secara termodinamika, proses pembangkitan pada PLTU didasarkan pada siklus Rankine.
Siklus dasar tersebut terdiri dari empat proses utama:
1. Pump
Air dari condenser dipompa menuju tekanan yang lebih tinggi untuk masuk ke boiler.
Air bertekanan rendah → Air bertekanan tinggi
2. Boiler
Air menerima energi panas sehingga berubah menjadi uap dan pada tahap selanjutnya dapat menjadi uap superpanas.
Energi panas → Energi uap
3. Turbine
Uap mengalami ekspansi melalui turbin dan menghasilkan kerja mekanik.
Energi uap → Energi mekanik
4. Condenser
Uap keluaran turbin didinginkan sehingga berubah kembali menjadi air.
Uap → Air
Keempat proses tersebut berlangsung secara berulang sehingga membentuk siklus.
13. Konversi Energi pada PLTU
Jika dilihat dari sisi energi, proses pembangkitan listrik di PLTU merupakan rangkaian konversi energi.
Urutannya dapat disederhanakan menjadi:
Energi kimia batubara
↓
Energi panas hasil pembakaran
↓
Energi termal dan tekanan uap
↓
Energi mekanik pada turbin
↓
Energi listrik pada generator
Dengan demikian, fungsi utama setiap bagian dapat dipahami dengan mudah:
| Peralatan | Fungsi utama |
|---|---|
| Coal Mill | Menghaluskan batubara |
| Boiler | Menghasilkan uap |
| Superheater | Meningkatkan temperatur uap |
| Turbin | Mengubah energi uap menjadi energi mekanik |
| Generator | Mengubah energi mekanik menjadi listrik |
| Transformer | Menaikkan atau menurunkan tegangan |
| Condenser | Mengubah uap kembali menjadi air |
| Feedwater Pump | Memompa air menuju boiler |
| Cooling System | Membuang panas dari condenser |
| ESP/Bag Filter | Menangkap partikulat |
| FGD | Mengurangi SO₂ |
| DeNOx | Mengurangi NOx |
14. Peran Instrumentasi dan Sistem Kontrol di PLTU
PLTU merupakan sistem yang kompleks sehingga membutuhkan berbagai instrumentasi dan sistem kontrol untuk menjaga operasi tetap aman, stabil, dan efisien.
Beberapa parameter penting yang dipantau antara lain:
- Temperatur steam
- Tekanan steam
- Flow steam
- Level boiler drum
- Tekanan furnace
- Temperatur gas buang
- Flow feedwater
- Tekanan condenser
- Temperatur bearing turbin
- Kecepatan putaran turbin
- Tegangan generator
- Arus generator
- Frekuensi listrik
Sistem kontrol seperti PID controller, DCS, PLC, dan berbagai sistem interlock dapat digunakan untuk mengendalikan proses tersebut.
Contohnya, boiler drum level control digunakan untuk menjaga level air pada kondisi yang sesuai. Sementara itu, turbine control system digunakan untuk mengatur operasi turbin, termasuk pengendalian steam admission sesuai kebutuhan pembangkitan.
15. Sistem Proteksi pada PLTU
Selain kontrol, PLTU juga membutuhkan sistem proteksi untuk mencegah kerusakan peralatan dan menjaga keselamatan operasi.
Contoh proteksi yang umum dijumpai antara lain:
- Boiler protection
- Turbine trip
- Generator protection
- Transformer protection
- Overpressure protection
- Overspeed protection
- Low condenser vacuum protection
- High vibration protection
- Bearing temperature protection
Jika kondisi operasi mencapai batas berbahaya, sistem proteksi dapat melakukan alarm, interlock, atau trip sesuai filosofi keselamatan yang diterapkan.
Kesimpulan
PLTU bekerja dengan prinsip dasar mengubah energi kimia bahan bakar menjadi energi panas, kemudian mengubahnya menjadi energi mekanik dan akhirnya menjadi energi listrik.
Alur sederhananya adalah:
Batubara → Pembakaran → Boiler → Uap → Turbin → Generator → Transformator → Jaringan Listrik
Setelah melewati turbin, uap dikondensasikan kembali menjadi air dan dipompa menuju boiler sehingga membentuk siklus air-uap yang berlangsung secara berulang.
Pemahaman mengenai proses PLTU menjadi dasar penting bagi siapa saja yang ingin mempelajari power plant, boiler, steam turbine, generator, instrumentation, DCS, PLC, control system, electrical protection, dan industrial automation.
Pada akhirnya, PLTU bukan hanya terdiri dari boiler, turbin, dan generator. Di dalamnya terdapat berbagai sistem pendukung yang saling terintegrasi, mulai dari coal handling, water treatment, boiler control, turbine control, cooling system, emission control, ash handling, electrical system, hingga protection system.
