Ground fault merupakan salah satu gangguan kelistrikan yang perlu diperhatikan dalam sistem instrumentasi dan kontrol industri. Gangguan ini dapat terjadi pada kabel instrumen, catu daya 24 VDC, panel PLC, Distributed Control System (DCS), maupun perangkat komunikasi industri.
Meskipun tidak selalu menyebabkan peralatan langsung berhenti beroperasi, ground fault dapat mengganggu pembacaan sinyal, memicu alarm, merusak perangkat elektronik, dan memengaruhi keandalan proses industri.
Memahami penyebab, gejala, metode pemeriksaan, dan tindakan pencegahannya sangat penting bagi teknisi instrumentasi, teknisi listrik, engineer PLC/DCS, serta personel pemeliharaan.
1. Pengertian Ground Fault
Ground fault adalah kondisi ketika konduktor listrik yang seharusnya terisolasi dari bumi atau bagian konduktif yang dibumikan mengalami hubungan listrik yang tidak diinginkan.
Gangguan ini dapat terjadi akibat kerusakan isolasi kabel, kelembapan, kontaminasi, kesalahan pengawatan, atau kerusakan komponen.
Sebagai contoh, kabel positif 24 VDC pada transmitter mengalami kerusakan isolasi sehingga menyentuh body logam yang terhubung ke protective earth (PE). Jika terbentuk jalur arus melalui titik tersebut, kondisi ini dapat dikategorikan sebagai ground fault.
Dampak gangguan bergantung pada konfigurasi sistem pembumian, karakteristik catu daya, impedansi jalur gangguan, dan perangkat proteksi yang digunakan.
Pada sistem kontrol industri, ground fault perlu diperhatikan karena perangkat instrumentasi dan kontrol sering menggunakan sinyal berlevel rendah yang sensitif terhadap gangguan listrik.
2. Lokasi Terjadinya Ground Fault pada Sistem Instrumentasi dan Kontrol
Ground fault dapat terjadi di berbagai bagian sistem otomasi industri.
A. Field Instrument
Perangkat lapangan yang berpotensi mengalami gangguan antara lain pressure transmitter, temperature transmitter, flowmeter, level transmitter, sensor, dan limit switch.
Contohnya, kabel transmitter terkelupas dan menyentuh body instrumen yang terhubung ke ground. Gangguan juga dapat terjadi akibat air masuk ke junction box atau kerusakan gland kabel.

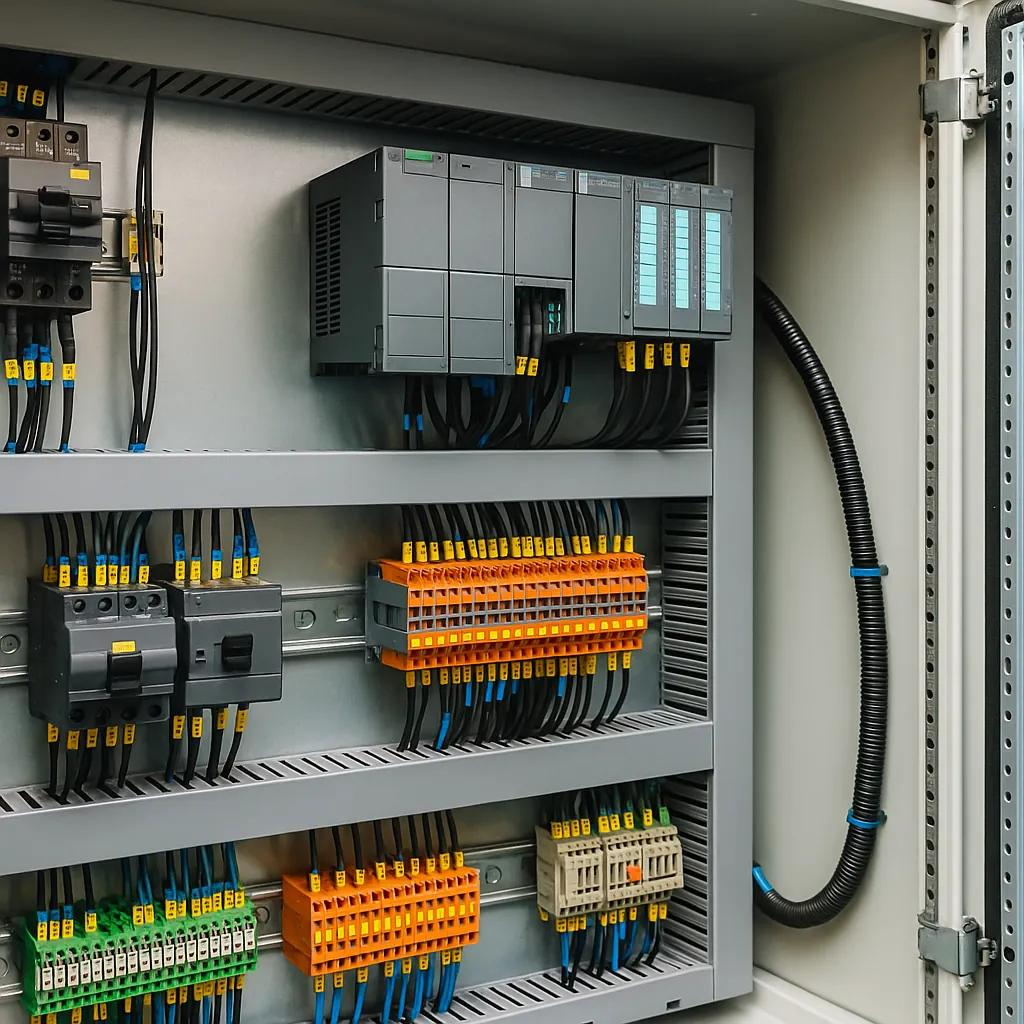

B. Panel PLC dan DCS
Pada panel kontrol, ground fault dapat terjadi pada catu daya 24 VDC, terminal block, relay, modul input/output, atau pengawatan internal.
Sebagai contoh, konduktor +24 VDC menyentuh DIN rail atau enclosure panel yang dibumikan akibat isolasi kabel yang rusak.
Gangguan pada rangkaian tersebut dapat memengaruhi beberapa perangkat sekaligus, terutama jika menggunakan catu daya yang sama.
C. Kabel Sinyal dan Komunikasi
Kabel analog 4–20 mA, sinyal digital, serta kabel komunikasi dapat mengalami kerusakan isolasi yang menyebabkan hubungan listrik dengan ground.
Selain itu, pemasangan shield kabel yang tidak sesuai desain dapat menimbulkan arus sirkulasi akibat perbedaan potensial ground. Kondisi ini berkaitan dengan ground loop, yang berbeda dari ground fault akibat kerusakan isolasi.
D. Sistem Catu Daya DC
Pada sistem 24 VDC, ground fault dapat terjadi ketika konduktor positif atau negatif mengalami hubungan yang tidak diinginkan dengan bumi.
Dampaknya bergantung pada apakah catu daya menggunakan konfigurasi grounded, floating, atau sistem isolasi tertentu.
Pada sistem DC yang dirancang mengambang terhadap bumi, gangguan isolasi pertama dapat tidak langsung memutus catu daya. Karena itu, perangkat monitoring isolasi dapat digunakan untuk mendeteksi kondisi tersebut.
3. Perbedaan Ground Fault, Short Circuit, dan Ground Loop
Ketiga istilah ini sering dianggap sama, padahal memiliki karakteristik berbeda.
Ground fault terjadi ketika konduktor mengalami hubungan yang tidak diinginkan dengan bumi atau bagian konduktif yang dibumikan.
Short circuit merupakan hubungan listrik berimpedansi rendah antara dua titik yang seharusnya terpisah, misalnya +24 VDC dengan 0 VDC. Ground fault dapat menyebabkan short circuit jika jalur gangguannya membentuk rangkaian berimpedansi rendah.

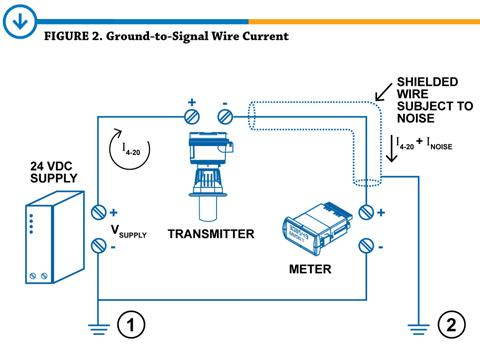

Ground loop terjadi ketika terdapat beberapa jalur referensi atau koneksi ground sehingga perbedaan potensial dapat mendorong arus yang mengganggu sinyal.
Contoh ground loop adalah shield kabel sinyal yang terhubung ke ground di beberapa titik ketika konfigurasi tersebut tidak sesuai dengan desain sistem.
Dengan memahami perbedaannya, teknisi dapat menentukan metode diagnosis dan perbaikan yang tepat.

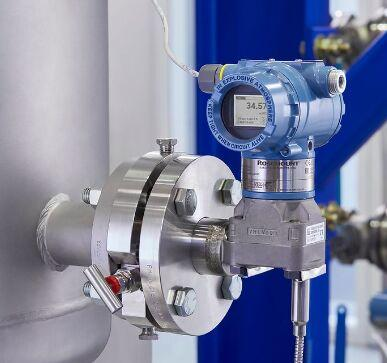

4. Contoh Ground Fault pada Transmitter 4–20 mA
Sinyal 4–20 mA banyak digunakan untuk mengirimkan hasil pengukuran tekanan, temperatur, level, dan flow dari field instrument menuju PLC atau DCS.
Dalam contoh sederhana, pressure transmitter memperoleh catu daya 24 VDC dan mengirimkan sinyal arus menuju analog input.
Jika isolasi kabel mengalami kerusakan dan konduktor menyentuh bagian logam yang dibumikan, arus dapat mengalir melalui jalur yang tidak direncanakan.
Gangguan tersebut dapat menimbulkan beberapa kemungkinan:
- Nilai pengukuran menjadi tidak stabil atau menyimpang.
- Sinyal hilang jika jalur arus terputus atau proteksi bekerja.
- Analog input mendeteksi kondisi underrange, overrange, atau bad quality, bergantung pada perangkat.
- Alarm proses atau fungsi interlock dapat terpengaruh jika menggunakan sinyal yang terganggu.
Namun, tidak semua ground fault menyebabkan kesalahan pembacaan 4–20 mA. Dampaknya ditentukan oleh jenis loop, isolasi, konfigurasi grounding, serta lokasi gangguan.
5. Gejala Ground Fault pada Sistem Kontrol
Beberapa gejala yang dapat menjadi petunjuk awal adanya gangguan adalah sebagai berikut.
Sinyal Analog Tidak Stabil
Nilai tekanan, temperatur, level, atau flow berubah-ubah meskipun kondisi proses relatif stabil.
Kehilangan Sinyal Instrumen
PLC atau DCS menunjukkan nilai yang tidak masuk akal, status bad quality, atau alarm kehilangan sinyal. Gejala ini juga dapat disebabkan kabel putus, kerusakan transmitter, atau gangguan catu daya.
Gangguan Komunikasi
Komunikasi antara field device, remote I/O, PLC, dan DCS dapat terganggu jika fault memengaruhi referensi listrik, shield, atau rangkaian transceiver.
Alarm Ground Fault atau Insulation Fault
Sistem yang dilengkapi ground-fault monitor atau insulation monitoring device dapat memberikan alarm ketika terdeteksi gangguan isolasi.
Gejala-gejala tersebut perlu ditindaklanjuti melalui pemeriksaan terstruktur. Jangan langsung menyimpulkan bahwa penyebabnya adalah ground fault sebelum dilakukan pengukuran.
6. Langkah Troubleshooting Ground Fault
Troubleshooting harus dilakukan secara sistematis dengan memperhatikan keselamatan personel dan kelangsungan proses.
Langkah 1: Periksa Alarm dan Dokumentasi
Identifikasi tag instrumen, channel PLC/DCS, diagram wiring, riwayat alarm, serta status perangkat monitoring isolasi jika tersedia.
Langkah 2: Lakukan Inspeksi Visual
Periksa kabel terkelupas, terminal longgar, cable gland, junction box, kelembapan, korosi, dan kemungkinan kontak antara konduktor dengan enclosure atau body logam.
Langkah 3: Periksa Tegangan dan Arus
Gunakan alat ukur yang sesuai untuk memeriksa tegangan catu daya, arus loop 4–20 mA, dan beda potensial yang tidak semestinya.
Pengukuran harus dilakukan oleh personel kompeten dengan metode yang sesuai terhadap jenis rangkaian dan kategori keselamatan peralatan.
Langkah 4: Periksa Isolasi
Jika dibutuhkan, lakukan pengujian isolasi setelah rangkaian dipisahkan sesuai prosedur dan instruksi pabrikan.
Jangan langsung menggunakan insulation tester atau megger pada transmitter, modul PLC/DCS, barrier, perangkat komunikasi, atau perangkat elektronik yang masih terhubung. Tegangan pengujian dapat merusak perangkat tersebut.
Langkah 5: Lokalisasi Gangguan
Jika aman dan diizinkan prosedur operasi, isolasi cabang rangkaian secara bertahap untuk menentukan lokasi gangguan.
Setelah penyebab ditemukan, lakukan perbaikan kabel, terminasi, gland, atau komponen yang rusak. Jangan menonaktifkan proteksi keselamatan untuk sekadar menghilangkan alarm.
Langkah 6: Verifikasi dan Dokumentasi
Setelah perbaikan, verifikasi nilai sinyal, status diagnostik, fungsi alarm, serta operasi kontrol sesuai prosedur pengujian.
Dokumentasikan penyebab, hasil pengukuran, tindakan korektif, dan hasil pengujian setelah perbaikan.
7. Cara Mencegah Ground Fault
Pencegahan ground fault membutuhkan desain yang tepat dan pemeliharaan berkala.
A. Protective Earthing yang Benar
Pastikan enclosure panel, body instrumen yang memerlukannya, dan bagian konduktif yang dapat disentuh terhubung ke protective earth sesuai desain.
PE berfungsi untuk keselamatan listrik dan membantu perangkat proteksi bekerja ketika terjadi gangguan. PE tidak boleh dihilangkan untuk mengatasi masalah sinyal.
B. Pengawatan dan Shield Kabel yang Tepat
Gunakan kabel sesuai lingkungan industri. Pastikan isolasi, terminasi, cable gland, dan jalur kabel dalam kondisi baik.
Shield kabel harus dihubungkan sesuai desain grounding dan kompatibilitas elektromagnetik sistem. Grounding shield pada satu atau kedua ujung tidak boleh dipilih secara sembarangan karena kebutuhan tiap aplikasi dapat berbeda.
C. Isolasi dan Monitoring
Galvanic isolator, signal isolator, dan insulation monitoring device dapat digunakan jika sesuai dengan kebutuhan serta arsitektur sistem.
Pada sistem DC yang dirancang tidak terhubung langsung ke bumi, pemantauan isolasi dapat membantu mendeteksi gangguan pertama sebelum berkembang menjadi gangguan yang lebih serius.
D. Preventive Maintenance
Lakukan pemeriksaan berkala terhadap kondisi kabel, terminal, junction box, gland, catu daya, dan sistem grounding.
Pemeriksaan juga perlu dilakukan setelah modifikasi panel, penggantian instrumen, atau pekerjaan instalasi kabel baru.
8. Memahami PE, 0 VDC, Signal Ground, dan Cable Shield
Dalam sistem instrumentasi, beberapa istilah grounding perlu dibedakan.
- Protective Earth (PE): jalur perlindungan keselamatan untuk bagian konduktif yang memerlukan pembumian.
- 0 VDC atau DC Common: referensi listrik rangkaian DC yang tidak otomatis sama dengan PE.
- Signal Ground: referensi sinyal elektronik sesuai rancangan perangkat.
- Cable Shield: lapisan pelindung kabel untuk membantu mengurangi gangguan elektromagnetik.
- Functional Earth (FE): koneksi bumi untuk fungsi tertentu, misalnya kompatibilitas elektromagnetik atau kebutuhan operasional perangkat.
Hubungan antara titik-titik tersebut harus mengikuti diagram grounding, manual perangkat, standar yang berlaku, dan persyaratan keselamatan sistem.
Pada sistem yang menggunakan intrinsically safe barrier atau perangkat di area berbahaya, persyaratan grounding dan isolasi harus mengikuti desain keselamatan yang telah ditetapkan.
9. Kesimpulan
Ground fault merupakan gangguan yang dapat memengaruhi keselamatan, kualitas sinyal, dan keandalan sistem instrumentasi serta kontrol industri.
Gangguan ini dapat terjadi pada field instrument, kabel sinyal, catu daya 24 VDC, maupun panel PLC/DCS. Meskipun gejalanya dapat menyerupai gangguan komunikasi atau ground loop, penyebabnya harus dipastikan melalui pemeriksaan dan pengukuran yang tepat.
Penerapan protective earthing yang benar, pengawatan yang sesuai, monitoring isolasi bila diperlukan, serta preventive maintenance merupakan langkah penting untuk menjaga sistem kontrol tetap aman dan andal.
Bagi teknisi dan engineer industri, memahami ground fault bukan hanya membantu mempercepat troubleshooting, tetapi juga mendukung keselamatan personel dan kontinuitas proses produksi.
