Sistem Pemantauan Kualitas Air Limbah Secara Terus-Menerus

Sistem pemantauan kualitas air limbah secara terus-menerus dan dalam jaringan merupakan sistem yang digunakan untuk mengukur, merekam, mengirimkan, dan memantau parameter kualitas air limbah secara otomatis. Sistem ini mengintegrasikan instrumen pengukuran, analyzer, PLC atau RTU, jaringan komunikasi, SCADA, database, dan dashboard monitoring.

Berbeda dengan pengukuran yang hanya dilakukan secara berkala melalui pengambilan sampel manual, sistem online memungkinkan kondisi air limbah dipantau secara kontinu sehingga perubahan kualitas dapat diketahui dengan lebih cepat.

Penerapan sistem ini sangat erat kaitannya dengan instrumentasi industri, otomasi, industrial networking, SCADA, database, dan Internet of Things (IoT).

Apa Itu Sistem Pemantauan Kualitas Air Limbah?

Sistem pemantauan kualitas air limbah adalah rangkaian perangkat yang digunakan untuk mendapatkan data kondisi air limbah dari titik pengukuran, kemudian mengolah dan mengirimkan data tersebut ke sistem monitoring.

Secara sederhana, aliran sistem dapat digambarkan sebagai:

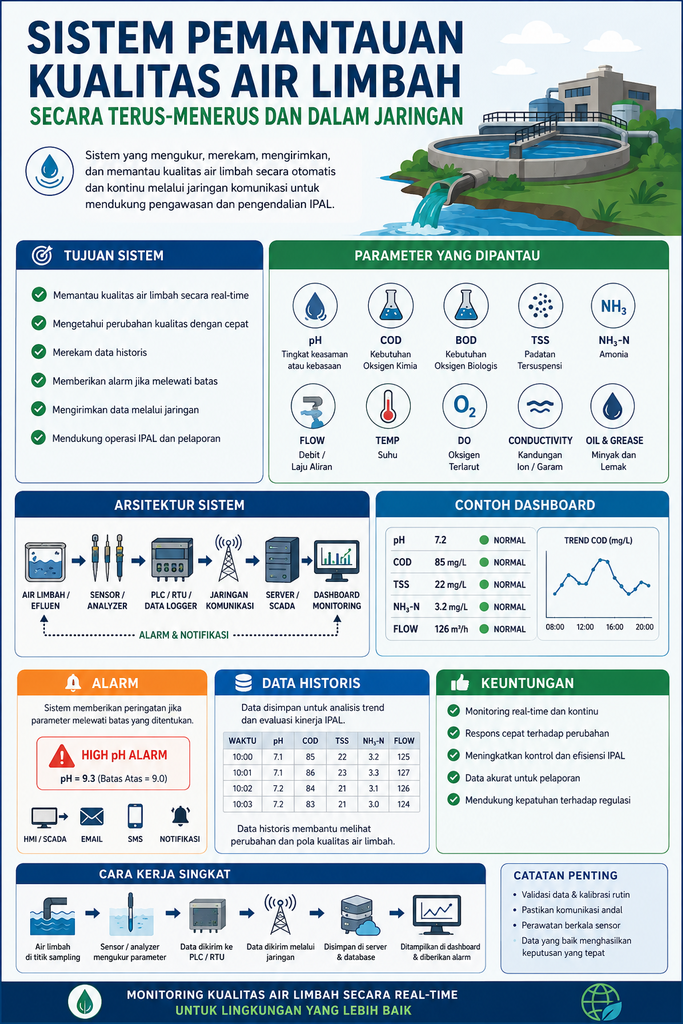

Air Limbah → Sensor/Analyzer → PLC/RTU → Jaringan Komunikasi → Server/SCADA → Database → Dashboard

Sistem dapat melakukan pengukuran parameter tertentu secara otomatis sesuai kebutuhan proses dan desain instalasi.

Data hasil pengukuran dapat digunakan oleh operator dan engineer untuk mengetahui kondisi aktual efluen, melihat trend perubahan parameter, melakukan analisis, serta memberikan peringatan ketika terjadi kondisi abnormal.

Parameter yang Dipantau

Parameter yang digunakan bergantung pada karakteristik air limbah, proses pengolahan, kebutuhan operasional, serta persyaratan pemantauan yang berlaku.

Beberapa parameter yang umum dipantau antara lain:

1. pH

pH menunjukkan tingkat keasaman atau kebasaan air. Pemantauan pH penting karena perubahan pH dapat memengaruhi proses pengolahan biologis maupun karakteristik efluen.

2. COD

COD atau Chemical Oxygen Demand menunjukkan kebutuhan oksigen secara kimia untuk mengoksidasi material tertentu dalam air.

Pemantauan COD dapat membantu mengevaluasi perubahan beban organik dan kinerja proses pengolahan.

3. BOD

BOD atau Biochemical Oxygen Demand berkaitan dengan kebutuhan oksigen untuk proses biodegradasi bahan organik oleh mikroorganisme.

4. TSS

TSS atau Total Suspended Solids menunjukkan jumlah padatan tersuspensi dalam air. Parameter ini dapat memberikan gambaran mengenai efektivitas proses seperti sedimentasi dan filtrasi.

5. NH₃-N

NH₃-N digunakan untuk memantau kandungan nitrogen dalam bentuk amonia. Parameter ini penting terutama pada proses pengolahan air limbah yang memiliki kandungan nitrogen.

6. Flow

Flow atau debit menunjukkan laju aliran air limbah, misalnya dalam satuan m³/h.

Data flow juga dapat digunakan bersama data konsentrasi parameter kualitas untuk membantu analisis beban pencemar.

7. Temperature

Temperatur dapat memengaruhi karakteristik air limbah dan proses biologis pada IPAL sehingga dapat menjadi salah satu parameter yang dipantau.

8. Parameter Lain

Bergantung pada kebutuhan sistem, pemantauan dapat mencakup parameter lain seperti:

Dissolved Oxygen (DO)
Oxidation Reduction Potential (ORP)
Conductivity
Oil & Grease
parameter spesifik lainnya.

Tidak semua parameter harus menggunakan sensor dengan prinsip pengukuran yang sama. Beberapa parameter dapat diukur menggunakan sensor online, sedangkan parameter tertentu memerlukan analyzer dengan metode analisis khusus.

Arsitektur Sistem Pemantauan

Sistem pemantauan kualitas air limbah dapat terdiri dari beberapa lapisan teknologi.

1. Sensor dan Analyzer

Sensor atau analyzer merupakan bagian yang berhubungan langsung dengan proses pengukuran.

Contohnya:

pH sensor
TSS analyzer
COD analyzer
ammonia analyzer
flow meter
temperature sensor
conductivity sensor
DO sensor

Perangkat tersebut menghasilkan sinyal atau data yang kemudian dikirimkan ke sistem akuisisi data.

Sinyal yang digunakan dapat berupa:

4–20 mA
digital signal
pulse
Modbus RTU
Modbus TCP
Ethernet
atau protokol komunikasi lainnya.

2. PLC, RTU, atau Data Logger

Data dari sensor dan analyzer dapat dikumpulkan menggunakan PLC, RTU, atau data logger.

Perangkat ini dapat menjalankan beberapa fungsi seperti:

membaca sinyal instrumen,
melakukan scaling,
melakukan filtering,
mendeteksi kondisi abnormal,
melakukan pengolahan data,
memberikan alarm,
memberikan timestamp,
menyimpan data sementara,
dan mengirimkan data ke sistem monitoring.

Sebagai contoh, sinyal 4–20 mA dari sebuah transmitter dapat dikonversi menjadi nilai engineering unit sebelum ditampilkan pada SCADA.

3. Jaringan Komunikasi

Data dari PLC atau RTU kemudian dikirim melalui jaringan komunikasi.

Media komunikasi dapat menggunakan:

Ethernet,
fiber optic,
radio,
jaringan seluler,
jaringan private,
VPN,
atau koneksi internet sesuai arsitektur sistem.

Pada sisi protokol, sistem dapat menggunakan teknologi seperti:

Modbus TCP,
Modbus RTU,
OPC UA,
MQTT,
HTTP/HTTPS,
atau protokol lain yang sesuai dengan perangkat dan sistem yang digunakan.

Pemilihan jaringan harus mempertimbangkan keandalan komunikasi, keamanan, jarak, bandwidth, dan kebutuhan sistem.

SCADA dan Dashboard Monitoring

SCADA dapat digunakan sebagai salah satu antarmuka operator untuk memantau kondisi sistem.

Contoh informasi yang dapat ditampilkan antara lain:

nilai pH,
COD,
TSS,
NH₃-N,
flow,
temperatur,
status analyzer,
status komunikasi,
alarm,
dan trend historis.

Contoh sederhana tampilan monitoring:

pH = 7,2 — NORMAL

COD = 85 mg/L — NORMAL

TSS = 22 mg/L — NORMAL

NH₃-N = 3,2 mg/L — NORMAL

Flow = 126 m³/h — NORMAL

Dengan tampilan seperti ini, operator dapat memperoleh gambaran kondisi sistem tanpa harus melakukan pemeriksaan manual pada setiap instrumen.

Database dan Data Historis

Salah satu kelebihan sistem monitoring online adalah kemampuan menyimpan data pengukuran secara historis.

Contohnya:

Waktu	pH	COD	TSS	NH₃-N	Flow
10:00	7,1	85	22	3,2	125
10:01	7,1	86	23	3,3	127
10:02	7,2	84	21	3,1	126
10:03	7,2	83	21	3,1	124

Data tersebut dapat disimpan dalam database atau historian.

Data historis berguna untuk:

melihat trend,
menganalisis perubahan kualitas,
mengevaluasi kinerja IPAL,
melakukan troubleshooting,
membuat laporan,
dan membantu analisis penyebab ketika terjadi kondisi abnormal.

Misalnya, jika nilai COD mulai meningkat secara bertahap, engineer dapat membandingkan trend tersebut dengan parameter proses IPAL lainnya untuk mencari kemungkinan penyebabnya.

Alarm dan Notifikasi

Sistem pemantauan juga dapat dilengkapi dengan fungsi alarm.

Sebagai contoh, apabila nilai pH berada di luar rentang operasi yang ditentukan oleh sistem, maka SCADA dapat memberikan alarm:

HIGH pH ALARM

Alarm dapat ditampilkan melalui:

HMI,
SCADA,
dashboard,
workstation,
email,
atau mekanisme notifikasi lainnya.

Selain alarm nilai proses, sistem juga dapat memberikan alarm terkait kondisi instrumen dan komunikasi, misalnya:

sensor failure,
analyzer fault,
communication failure,
loss of power,
data quality problem,
atau perangkat tidak merespons.

Dengan demikian, operator tidak hanya mengetahui bahwa suatu parameter berubah, tetapi juga dapat mengetahui apabila terdapat masalah pada perangkat pengukuran.

Pentingnya Validasi Data

Dalam sistem pemantauan online, data yang muncul pada dashboard harus diperhatikan kualitasnya.

Nilai yang ditampilkan tidak selalu berarti kondisi proses yang sebenarnya apabila instrumen mengalami masalah.

Contohnya, sensor pH mengalami kerusakan sehingga menghasilkan pembacaan yang tidak wajar. Jika sistem tidak memiliki mekanisme pemeriksaan data, nilai tersebut dapat dianggap sebagai kondisi aktual air limbah.

Karena itu, sistem perlu memperhatikan:

kalibrasi instrumen,
maintenance sensor,
pemeriksaan kondisi analyzer,
validasi data,
pemeriksaan komunikasi,
dan pencatatan status instrumen.

Konsep data quality menjadi bagian penting dari sistem monitoring.

Bagaimana Jika Komunikasi Terputus?

Koneksi antara PLC atau RTU dengan server dapat mengalami gangguan.

Contohnya:

Sensor → PLC/RTU → X → Server

Jika koneksi terputus, data terbaru mungkin tidak dapat langsung diterima oleh server.

Salah satu pendekatan yang dapat digunakan adalah store-and-forward. Data sementara disimpan pada PLC, RTU, data logger, atau perangkat penyimpanan lokal, kemudian dikirimkan kembali ketika komunikasi sudah normal.

Konsep ini membantu mengurangi kehilangan data akibat gangguan komunikasi.

Hubungan dengan Sistem IPAL

Sistem pemantauan kualitas air limbah merupakan bagian dari ekosistem Instalasi Pengolahan Air Limbah (IPAL).

Secara sederhana:

Air Limbah → Pre-Treatment → Equalization → Biological Treatment → Clarification → Filtration/Proses Lanjutan → Efluen → Monitoring

Sistem monitoring ditempatkan pada titik pengukuran yang sesuai dengan kebutuhan proses.

Data monitoring dapat digunakan untuk membantu mengevaluasi apakah proses pengolahan berjalan secara stabil.

Sebagai contoh, perubahan TSS dapat dibandingkan dengan kondisi proses sedimentasi, sedangkan perubahan DO dapat dikaitkan dengan kondisi proses biologis apabila parameter tersebut memang digunakan dalam sistem pengolahan.

Integrasi dengan Otomasi Industri

Jika dilihat dari perspektif otomasi industri, sistem pemantauan kualitas air limbah merupakan integrasi beberapa bidang teknologi.

Arsitekturnya dapat digambarkan sebagai:

Instrumentation → PLC/RTU → Industrial Network → SCADA → Database → Dashboard

Pada level field terdapat sensor dan analyzer.

Pada level control terdapat PLC atau RTU.

Pada level supervisory terdapat SCADA.

Pada level information terdapat database, historian, dashboard, dan sistem reporting.

Integrasi tersebut membuat data dari proses fisik dapat digunakan menjadi informasi yang lebih mudah dianalisis oleh operator dan engineer.

Manfaat Sistem Pemantauan Online

Penerapan sistem pemantauan kualitas air limbah secara terus-menerus dapat memberikan beberapa manfaat, antara lain:

Monitoring kontinu

Kondisi air limbah dapat dipantau secara berkelanjutan sesuai desain dan interval pengukuran sistem.

Respons lebih cepat

Perubahan parameter dapat diketahui lebih cepat dibandingkan jika hanya mengandalkan pemeriksaan manual secara berkala.

Data historis

Data dapat disimpan sehingga perubahan kualitas dapat dianalisis berdasarkan waktu.

Alarm

Kondisi abnormal dapat menghasilkan peringatan kepada operator.

Analisis proses

Data kualitas air dapat dibandingkan dengan parameter operasi IPAL untuk membantu troubleshooting dan evaluasi.

Integrasi sistem

Data dapat diintegrasikan dengan SCADA, database, dashboard, reporting system, dan sistem informasi lainnya.

Tantangan Implementasi

Meskipun memberikan banyak manfaat, sistem monitoring online juga memiliki beberapa tantangan.

Beberapa di antaranya adalah:

sensor membutuhkan perawatan,
analyzer memerlukan kalibrasi dan pemeriksaan,
lingkungan air limbah dapat menyebabkan fouling pada sensor,
kualitas sampel dapat memengaruhi hasil pengukuran,
jaringan komunikasi harus andal,
sistem membutuhkan pengelolaan database,
diperlukan validasi data,
dan keamanan jaringan harus diperhatikan.

Oleh karena itu, keberhasilan sistem tidak hanya ditentukan oleh pemilihan sensor, tetapi juga oleh desain sampling, instrumentasi, otomasi, jaringan komunikasi, software, maintenance, dan pengelolaan data.

Kesimpulan

Sistem pemantauan kualitas air limbah secara terus-menerus dan dalam jaringan merupakan sistem terintegrasi yang menggabungkan sensor, analyzer, PLC/RTU, jaringan komunikasi, SCADA, database, dan dashboard monitoring.

Alur sederhananya adalah:

Air Limbah → Sensor/Analyzer → PLC/RTU → Network → SCADA/Server → Database → Dashboard → Alarm & Reporting

Dengan sistem tersebut, data kualitas air limbah dapat dipantau secara kontinu, disimpan sebagai data historis, dianalisis dalam bentuk trend, dan digunakan untuk membantu pengawasan serta evaluasi proses IPAL.

Dari sisi teknologi, sistem ini merupakan contoh nyata penerapan instrumentasi industri, industrial automation, SCADA, industrial networking, database, dan Industrial IoT dalam pengelolaan lingkungan.
