Pendahuluan
Dalam industri minyak dan gas, pengukuran volume dan kualitas gas merupakan bagian penting dalam proses produksi, distribusi, dan transaksi jual beli gas alam. Sistem yang digunakan untuk melakukan pengukuran tersebut dikenal sebagai Gas Metering System.
Gas Metering System tidak hanya bertugas mengukur jumlah gas yang mengalir melalui pipa, tetapi juga dapat memerlukan informasi mengenai komposisi dan kualitas gas. Salah satu perangkat yang berperan penting dalam analisis kualitas gas adalah Gas Chromatograph (GC).
Gas Chromatograph digunakan untuk menganalisis komposisi gas alam dengan memisahkan dan mengidentifikasi berbagai komponen penyusunnya. Data hasil analisis ini dapat digunakan untuk menghitung nilai kalor, densitas relatif, faktor kompresibilitas, serta parameter lain yang diperlukan dalam perhitungan energi gas.

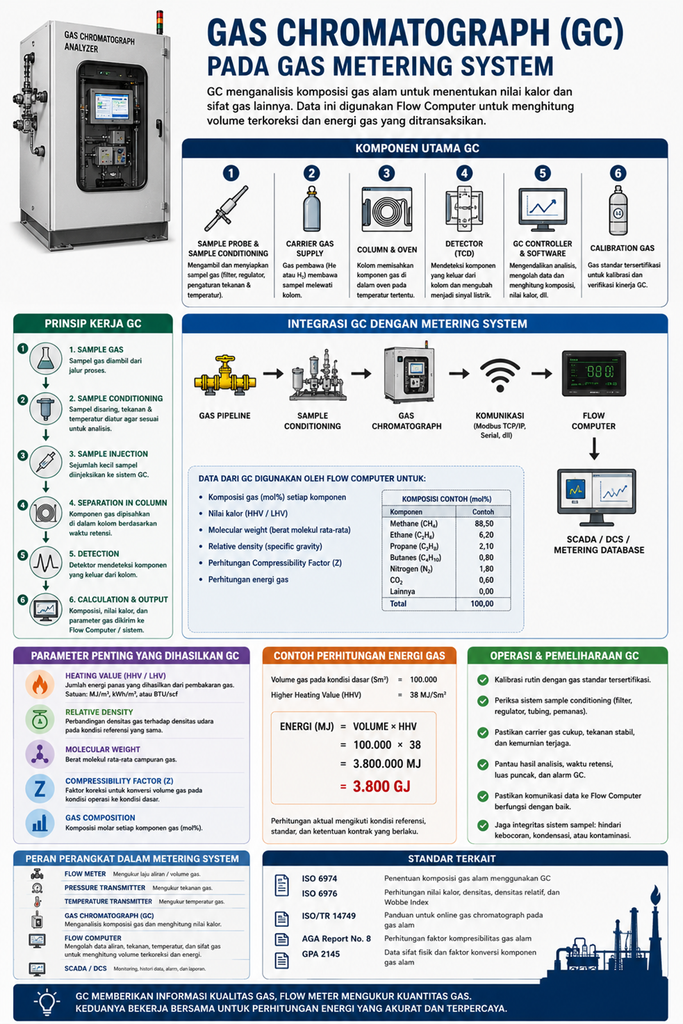

Artikel ini membahas pengertian Gas Chromatograph, prinsip kerjanya, komponen utama, serta hubungannya dengan Gas Metering System di industri.
1. Apa Itu Gas Chromatograph?
Gas Chromatograph adalah instrumen analisis yang digunakan untuk memisahkan, mengidentifikasi, dan mengukur konsentrasi berbagai komponen dalam suatu campuran gas.
Dalam aplikasi pengukuran gas alam, Gas Chromatograph umumnya digunakan untuk menganalisis komponen seperti:
- Metana (CH₄).
- Etana (C₂H₆).
- Propana (C₃H₈).
- Butana (C₄H₁₀).
- Hidrokarbon yang lebih berat.
- Nitrogen (N₂).
- Karbon dioksida (CO₂).
- Komponen lain sesuai kebutuhan analisis.
Komposisi gas alam dapat berbeda-beda bergantung pada sumber dan proses produksinya. Perbedaan komposisi tersebut dapat memengaruhi nilai kalor, densitas, dan faktor kompresibilitas gas.
Oleh karena itu, informasi dari Gas Chromatograph dapat menjadi bagian penting dalam perhitungan energi gas pada sistem metering.
2. Fungsi Gas Chromatograph pada Gas Metering System
Gas Chromatograph memiliki beberapa fungsi penting dalam sistem pengukuran gas alam.
A. Menganalisis Komposisi Gas
GC menentukan persentase atau fraksi mol masing-masing komponen dalam campuran gas.
Sebagai contoh, hasil analisis dapat menunjukkan bahwa suatu sampel gas memiliki kandungan metana yang dominan, disertai etana, propana, nitrogen, dan karbon dioksida.
Informasi ini membantu operator memahami karakteristik gas yang sedang diukur.
B. Menentukan Nilai Kalor Gas
Nilai kalor menunjukkan jumlah energi yang dihasilkan ketika gas dibakar dalam kondisi referensi tertentu.
Berdasarkan komposisi gas dan metode perhitungan yang digunakan, nilai kalor dapat ditentukan dalam satuan seperti:
- MJ/Nm³.
- BTU/scf.
- MJ/kg.
Dalam transaksi gas berbasis energi, nilai kalor diperlukan untuk mengonversi volume gas menjadi jumlah energi.
C. Mendukung Perhitungan Energi Gas
Gas Metering System biasanya mengukur volume gas pada kondisi operasi tertentu. Volume tersebut kemudian dikonversi menjadi volume standar atau energi menggunakan parameter yang sesuai.
Secara sederhana, perhitungan energi dapat digambarkan sebagai berikut:
Energi gas = Volume standar × Nilai kalor
Dalam praktiknya, perhitungan harus memperhatikan basis volume, basis nilai kalor, satuan, serta metode perhitungan yang disepakati.
Data komposisi dari Gas Chromatograph dapat digunakan oleh Flow Computer atau sistem perhitungan metering untuk menentukan nilai kalor dan parameter termodinamika lainnya.
D. Mendukung Perhitungan Faktor Kompresibilitas
Gas alam tidak selalu berperilaku seperti gas ideal, terutama pada tekanan tinggi. Oleh karena itu, perhitungan volume gas membutuhkan faktor kompresibilitas atau faktor Z.
Komposisi gas yang diperoleh dari GC dapat digunakan dalam perhitungan faktor kompresibilitas berdasarkan metode atau standar yang berlaku, misalnya metode yang menggunakan persamaan keadaan atau korelasi industri yang sesuai.
Nilai faktor Z membantu mengoreksi perbedaan antara perilaku gas aktual dan gas ideal.
E. Memantau Kualitas Gas
Perubahan komposisi gas dapat mengindikasikan perubahan karakteristik gas dari sumber produksi atau proses pengolahan.
Informasi dari GC dapat digunakan untuk memantau:
- Perubahan kandungan hidrokarbon.
- Kandungan karbon dioksida dan nitrogen.
- Perubahan nilai kalor.
- Potensi masalah kualitas gas.
- Kesesuaian gas dengan spesifikasi kontrak atau persyaratan proses.
3. Prinsip Kerja Gas Chromatograph
Gas Chromatograph bekerja berdasarkan prinsip pemisahan komponen campuran gas menggunakan perbedaan interaksi komponen terhadap fase diam di dalam kolom kromatografi.
Secara umum, proses kerja GC terdiri atas beberapa tahapan.
Tahap 1: Pengambilan Sampel Gas
Gas Chromatograph menerima sampel dari jalur sampling yang terhubung ke pipa gas utama atau sistem pengambilan sampel.
Sistem sampling biasanya dilengkapi dengan komponen pendukung seperti:
- Probe sampling.
- Filter atau coalescing filter.
- Pressure regulator.
- Flow regulator.
- Tubing dan valve.
- Sistem pengondisian sampel.
Tujuan sistem sampling adalah memastikan sampel yang masuk ke GC mewakili gas yang sedang diukur serta memenuhi persyaratan tekanan, temperatur, kebersihan, dan kondisi lainnya.
Tahap 2: Injeksi Sampel
Sampel gas dalam jumlah tertentu dimasukkan ke dalam aliran gas pembawa atau carrier gas.
Gas pembawa, misalnya helium atau hidrogen, digunakan untuk membawa sampel melewati kolom kromatografi, sesuai dengan desain dan persyaratan keselamatan instrumen.
Tahap 3: Pemisahan Komponen dalam Kolom
Sampel melewati kolom kromatografi yang memiliki fase diam.
Setiap komponen gas memiliki karakteristik interaksi yang berbeda terhadap fase diam. Akibatnya, komponen-komponen tersebut bergerak melalui kolom dengan kecepatan berbeda.
Proses ini menyebabkan komponen gas terpisah berdasarkan waktu retensinya.
Tahap 4: Deteksi Komponen Gas
Setelah keluar dari kolom, masing-masing komponen masuk ke detektor.
Pada aplikasi GC hidrokarbon, salah satu detektor yang umum digunakan adalah Thermal Conductivity Detector (TCD). Detektor lain dapat digunakan bergantung pada desain instrumen dan kebutuhan analisis.
Detektor menghasilkan sinyal yang berkaitan dengan keberadaan atau konsentrasi komponen yang terdeteksi.
Tahap 5: Pemrosesan Data
Sistem elektronik dan perangkat lunak GC mengolah sinyal detektor menjadi hasil analisis.
Hasilnya dapat berupa:
- Nama komponen.
- Waktu retensi.
- Persentase mol komponen.
- Total komposisi.
- Parameter kualitas gas yang dihitung.
Data tersebut kemudian dapat dikirimkan ke sistem metering untuk digunakan dalam perhitungan atau pemantauan.
4. Komponen Utama Gas Chromatograph
Gas Chromatograph yang digunakan dalam Gas Metering System terdiri atas beberapa komponen utama.
1. Sample Conditioning System
Sistem ini mempersiapkan sampel sebelum masuk ke instrumen GC.
Fungsi utamanya adalah mengurangi risiko masuknya cairan, partikel, atau kontaminan yang dapat mengganggu analisis.
Sistem ini juga membantu mengatur kondisi sampel agar sesuai dengan persyaratan instrumen.
2. Sample Injection System
Bagian ini mengatur proses pemasukan sampel gas ke dalam jalur analisis.
Volume dan waktu injeksi harus dikendalikan agar hasil pengukuran dapat diulang dengan baik.
3. Carrier Gas Supply
Carrier gas berfungsi membawa sampel melalui kolom kromatografi.
Sumber carrier gas harus memiliki kemurnian dan tekanan yang sesuai dengan spesifikasi GC.
4. Chromatographic Column
Kolom kromatografi merupakan komponen penting yang bertanggung jawab terhadap proses pemisahan komponen gas.
Jenis kolom, material, dimensi, dan konfigurasi kolom memengaruhi kemampuan pemisahan komponen.
5. Detector
Detektor mendeteksi komponen gas yang keluar dari kolom dan menghasilkan sinyal untuk diproses oleh sistem elektronik.
6. Electronic Controller
Pengendali elektronik mengatur operasi instrumen, mengolah sinyal detektor, dan menjalankan fungsi analisis.
7. Software dan Communication Interface
Perangkat lunak GC digunakan untuk konfigurasi, pengawasan, diagnostik, penyimpanan hasil, serta komunikasi dengan sistem eksternal.
Komunikasi dengan sistem metering dapat dilakukan melalui protokol atau antarmuka yang didukung oleh perangkat dan arsitektur sistem.
5. Hubungan Gas Chromatograph dengan Flow Computer
Dalam Gas Metering System, Flow Computer berperan melakukan perhitungan aliran dan konversi volume berdasarkan parameter pengukuran yang relevan.
Gas Chromatograph menyediakan data komposisi gas yang dapat digunakan dalam perhitungan kualitas dan energi.
Gambaran hubungan keduanya adalah sebagai berikut:
Gas Chromatograph → Data Komposisi Gas → Flow Computer → Perhitungan Volume dan Energi
Secara lebih lengkap, aliran informasinya dapat dijelaskan sebagai berikut:
- Gas mengalir melalui jalur metering.
- Meter gas mengukur parameter aliran sesuai jenis meternya.
- Pressure Transmitter dan Temperature Transmitter mengirimkan data tekanan dan temperatur.
- Gas Chromatograph menganalisis komposisi gas dari sistem sampling.
- Data komposisi dan parameter kualitas dikirimkan ke sistem perhitungan atau sistem supervisory.
- Flow Computer atau sistem perhitungan yang sesuai menggunakan parameter tersebut untuk menghitung volume standar dan energi gas.
- Hasil pengukuran ditampilkan pada sistem monitoring dan dapat disimpan dalam database atau sistem pelaporan.
Catatan: Arsitektur aktual dapat berbeda. Pada sebagian sistem, GC mengirimkan nilai kalor atau parameter kualitas yang telah dihitung, sedangkan perhitungan volume dan energi dilakukan oleh Flow Computer. Pada sistem lain, data komposisi mentah dapat diproses oleh perangkat lunak metering atau sistem perhitungan khusus.
6. Contoh Arsitektur Gas Metering System
Secara umum, hubungan antara peralatan pada Gas Metering System dapat digambarkan sebagai berikut:
JALUR GAS UTAMA
│
Gas Meter
│
┌──────────────┼──────────────┐
│ │ │
Pressure Temperature Sampling
Transmitter Transmitter System
│ │ │
└──────────────┼──────────────┘
│
Flow Computer
│
Perhitungan Volume/Energi
│
SCADA / Historian
▲
│
Data Kualitas Gas
│
Gas Chromatograph
▲
│
Sample Conditioning
▲
│
Gas Pipeline
Diagram tersebut merupakan ilustrasi konseptual. Jalur komunikasi dan hubungan perhitungan aktual bergantung pada desain Gas Metering System.
7. Parameter yang Dihasilkan oleh Gas Chromatograph
Parameter yang tersedia bergantung pada konfigurasi GC, metode analisis, dan perangkat lunak yang digunakan.
Beberapa data yang umum diperoleh antara lain:
| Parameter | Penjelasan |
|---|---|
| Mole Fraction | Fraksi mol masing-masing komponen gas |
| Methane Content | Kandungan metana dalam sampel |
| Ethane Content | Kandungan etana dalam sampel |
| Carbon Dioxide | Kandungan CO₂ |
| Nitrogen | Kandungan N₂ |
| Heating Value | Nilai kalor berdasarkan basis yang ditentukan |
| Relative Density | Densitas relatif gas |
| Compressibility Factor | Faktor kompresibilitas |
| Analysis Status | Status validitas atau kondisi analisis |
Tidak semua parameter tersedia secara langsung pada setiap GC. Sebagian parameter dapat dihitung berdasarkan komposisi gas menggunakan metode perhitungan yang ditetapkan.
8. Pentingnya Sistem Sampling pada Gas Chromatograph
Keakuratan analisis GC tidak hanya ditentukan oleh instrumen itu sendiri. Sistem sampling memiliki pengaruh besar terhadap kualitas data yang dihasilkan.
Apabila sampel yang masuk ke GC tidak merepresentasikan gas di dalam pipa, hasil analisis dapat mengalami penyimpangan.
Beberapa faktor yang perlu diperhatikan adalah:
A. Representativitas Sampel
Sampel harus mewakili kondisi gas yang mengalir pada jalur metering.
Lokasi probe, desain sampling, dan kondisi aliran perlu diperhatikan untuk menghindari pengambilan sampel yang tidak representatif.
B. Pengendalian Temperatur
Temperatur sistem sampling harus dikendalikan agar tidak terjadi kondensasi hidrokarbon atau air yang dapat mengubah komposisi sampel.
C. Pengendalian Tekanan
Tekanan sampel perlu disesuaikan dengan persyaratan instrumen tanpa menyebabkan perubahan fase atau gangguan pada proses analisis.
D. Kebersihan Jalur Sampling
Kontaminasi, kebocoran, atau sisa gas dari analisis sebelumnya dapat memengaruhi hasil pengukuran.
E. Waktu Respons Sistem
Panjang tubing, volume internal, laju aliran, dan konfigurasi sistem sampling dapat memengaruhi waktu yang diperlukan sampel untuk mencapai GC.
Faktor ini penting ketika hasil analisis digunakan untuk pemantauan kualitas gas secara berkala atau untuk aplikasi metering yang membutuhkan pembaruan data.
9. Tantangan Operasional Gas Chromatograph
Dalam penerapannya di industri, GC dapat menghadapi berbagai tantangan operasional.
1. Gangguan pada Sistem Sampling
Filter tersumbat, regulator bermasalah, atau kebocoran tubing dapat menyebabkan aliran sampel terganggu.
2. Kontaminasi Kolom
Kontaminan atau cairan yang masuk ke sistem dapat menurunkan performa pemisahan pada kolom kromatografi.
3. Gangguan Carrier Gas
Tekanan atau kemurnian carrier gas yang tidak sesuai dapat memengaruhi kestabilan analisis.
4. Drift pada Detektor
Perubahan kondisi operasi detektor dapat memengaruhi kestabilan sinyal dan hasil pengukuran.
5. Kesalahan Kalibrasi
Kalibrasi yang tidak sesuai atau penggunaan gas standar yang tidak tepat dapat menyebabkan hasil analisis tidak akurat.
6. Gangguan Komunikasi
Gangguan jaringan atau antarmuka komunikasi dapat menyebabkan data GC tidak diterima oleh sistem monitoring atau sistem perhitungan.
7. Perbedaan Hasil Analisis
Perbedaan hasil antara GC dan analisis laboratorium dapat disebabkan oleh metode sampling, kondisi sampel, konfigurasi instrumen, atau faktor operasional lainnya. Investigasi harus dilakukan berdasarkan prosedur yang berlaku.
10. Pemeliharaan Gas Chromatograph
Pemeliharaan GC bertujuan menjaga keandalan, kestabilan, dan kualitas hasil analisis.
Beberapa kegiatan pemeliharaan yang umum dilakukan meliputi:
- Memeriksa tekanan dan kualitas carrier gas.
- Memeriksa kebocoran pada jalur sampling.
- Memeriksa kondisi filter dan regulator.
- Memastikan temperatur oven sesuai konfigurasi.
- Memeriksa kondisi kolom dan sistem injeksi.
- Melakukan kalibrasi atau verifikasi menggunakan gas standar.
- Memeriksa alarm dan status diagnostik.
- Memeriksa komunikasi dengan sistem metering.
- Membandingkan hasil analisis dengan data referensi sesuai prosedur.
- Mencatat hasil pemeliharaan dan perubahan konfigurasi.
Interval pemeliharaan harus mengikuti rekomendasi produsen, kondisi operasi, serta persyaratan teknis dan metrologi yang berlaku.
11. Perbedaan Gas Chromatograph dan Gas Meter
Gas Chromatograph dan Gas Meter memiliki fungsi yang berbeda, meskipun keduanya dapat digunakan dalam satu sistem pengukuran gas.
| Aspek | Gas Chromatograph | Gas Meter |
|---|---|---|
| Fungsi utama | Menganalisis komposisi gas | Mengukur jumlah gas yang mengalir |
| Parameter utama | Fraksi mol dan kualitas gas | Volume atau laju aliran |
| Prinsip kerja | Pemisahan kromatografi dan deteksi | Tergantung teknologi meter |
| Contoh teknologi | Kromatografi gas | Ultrasonic, turbine, atau orifice meter |
| Kontribusi dalam metering | Menyediakan data kualitas gas | Menyediakan data kuantitas gas |
Dalam sistem metering berbasis energi, kedua perangkat dapat saling melengkapi. Gas Meter menyediakan data volume, sedangkan GC menyediakan informasi komposisi yang dapat digunakan untuk menghitung energi gas.
12. Standar dan Acuan Teknis
Pengoperasian dan penerapan GC dalam Gas Metering System perlu mengacu pada standar, spesifikasi proyek, dan persyaratan kontrak yang sesuai.
Beberapa acuan yang relevan antara lain:
- ISO 6974: Metode penentuan komposisi gas alam berdasarkan kromatografi gas.
- ISO 6976: Perhitungan nilai kalor, densitas, densitas relatif, dan indeks Wobbe dari komposisi gas alam.
- AGA Report No. 8: Perhitungan faktor kompresibilitas gas alam dan hidrokarbon terkait dalam rentang penerapan yang sesuai.
- ISO 10715: Pedoman pengambilan sampel gas alam.
Penggunaan standar harus disesuaikan dengan edisi yang berlaku, ruang lingkup pengukuran, spesifikasi alat, serta ketentuan kontrak atau regulasi yang relevan.
Kesimpulan
Gas Chromatograph merupakan perangkat penting dalam berbagai Gas Metering System yang memerlukan informasi mengenai komposisi dan kualitas gas alam.
Dengan memisahkan dan menganalisis komponen gas, GC dapat menyediakan data yang berguna untuk menentukan nilai kalor, densitas relatif, faktor kompresibilitas, serta parameter kualitas lainnya.
Integrasi Gas Chromatograph dengan Gas Meter, Flow Computer, sistem sampling, dan sistem monitoring memungkinkan proses pengukuran gas dilakukan secara lebih komprehensif.
Namun, keandalan hasil pengukuran tidak hanya bergantung pada instrumen GC. Sistem sampling, kalibrasi, pemeliharaan, komunikasi data, dan penerapan standar yang tepat juga menjadi faktor penting dalam menjaga kualitas pengukuran.
Pemahaman terhadap fungsi dan cara kerja Gas Chromatograph akan membantu engineer, teknisi, dan praktisi industri dalam mengoperasikan serta memelihara Gas Metering System secara efektif.
